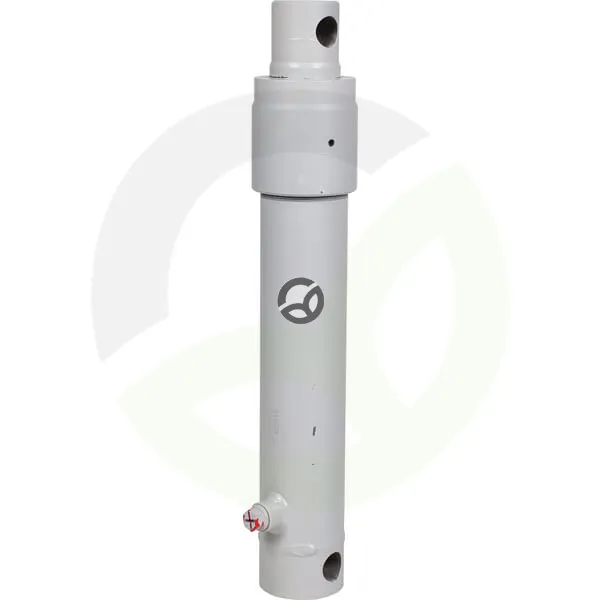

Cilinder EPL 45-400 serije CB - Kramp EPL45400CB
Šifra SKU: 19046 MPN: EPL45400CB
Specifikacije
- A - Premer cevi (mm)
- 45 mm
- B - Notranji premer (mm)
- 50 mm
- C - Zunanji Premer (mm)
- 60 mm
- D - Hod (mm)
- 400 mm
- Dolžina montažne glave (mm)
- 45 mm
Opis izdelka
Enosmerni hidravlični cilinder Kramp EPL 45-400 iz serije CB je namenjen univerzalni uporabi v hidravličnih sistemih. Ima 45 mm premer cevi, 400 mm hod in najmanjšo dolžino 530 mm. Maksimalni delovni tlak je 250 bar, zato je primeren za različne stroje in priključke, kjer je pomembna zanesljiva hidravlična gibljivost. Pritrditev je izvedena z izvrtino na obeh straneh.
Prikaži vse →
Tehnične specifikacije
- A - Premer cevi (mm)
- 45 mm
- B - Notranji premer (mm)
- 50 mm
- C - Zunanji Premer (mm)
- 60 mm
- D - Hod (mm)
- 400 mm
- Dolžina montažne glave (mm)
- 45 mm
- F - Razdalja med središčem oljnega priključka in središčem montažne luknje (mm)
- 47 mm
- G - min. Razdalja montažnih odprtin (mm)
- 530 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Min. dolžina (mm)
- 530 mm
- Montažni premer - priključek na strani cilindra (mm)
- 20.4 mm
- Montažni premer - priključek na strani palice (mm)
- 20.4 mm
- N - Dolžina glave valja (mm)
- 77 mm
- Navoj za montažo - povezava valj (cola)
- 3/8 Inch
- Notranji premer priključka za olje (mm)
- 23 mm
- Premer montažne odprtine - na strani palice (mm)
- 23 mm
- Premer montažne odprtine - priključek cilindra (mm)
- 23 mm
- Premer pritrdilne luknje (mm)
- 22 mm
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Zunanji premer glave cilindra (mm)
- 70 mm
- Zunanji premer montažne glave (mm)
- 42 mm
Reference:
- Spletna referenca
- EPL45400CB
