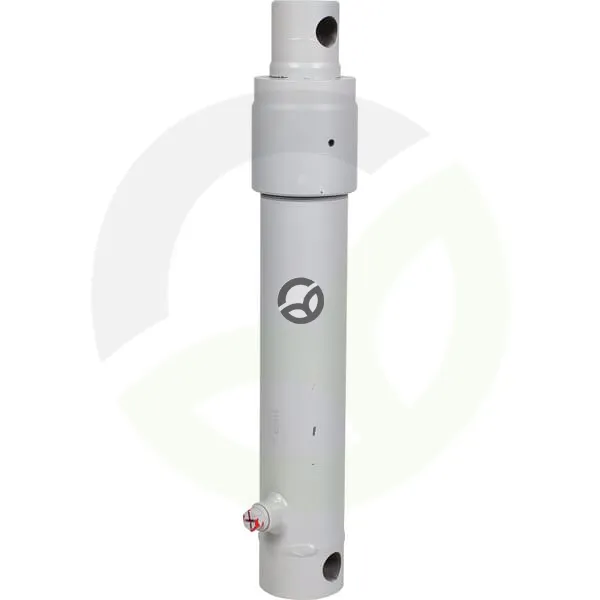

Cilinder EPL 50-400 serije CB - Kramp EPL50400CB
Šifra SKU: 19018 MPN: EPL50400CB
Specifikacije
- A - Premer cevi (mm)
- 50 mm
- B - Notranji premer (mm)
- 55 mm
- C - Zunanji Premer (mm)
- 65 mm
- D - Hod (mm)
- 400 mm
- Dolžina montažne glave (mm)
- 50 mm
Opis izdelka
Enosmerni hidravlični cilinder Kramp EPL 50-400 iz serije CB je namenjen univerzalni uporabi v hidravličnih sistemih. Ima premer cevi 50 mm, hod 400 mm in najmanjšo dolžino 561 mm, zato je primeren za daljši pomik. Maksimalni delovni tlak je 250 bar. Na obeh straneh je izveden z izvrtino za pritrditev, priključek na strani palice in cilindra pa ima montažni premer 25,4 mm za ustrezno vgradnjo.
Prikaži vse →
Tehnične specifikacije
- A - Premer cevi (mm)
- 50 mm
- B - Notranji premer (mm)
- 55 mm
- C - Zunanji Premer (mm)
- 65 mm
- D - Hod (mm)
- 400 mm
- Dolžina montažne glave (mm)
- 50 mm
- F - Razdalja med središčem oljnega priključka in središčem montažne luknje (mm)
- 50 mm
- G - min. Razdalja montažnih odprtin (mm)
- 560 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Min. dolžina (mm)
- 561 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.4 mm
- Montažni premer - priključek na strani palice (mm)
- 25.4 mm
- N - Dolžina glave valja (mm)
- 80 mm
- Navoj za montažo - povezava valj (cola)
- 3/8 Inch
- Notranji premer priključka za olje (mm)
- 25.25 mm
- Premer montažne odprtine - na strani palice (mm)
- 25.25 mm
- Premer montažne odprtine - priključek cilindra (mm)
- 25.25 mm
- Premer pritrdilne luknje (mm)
- 25 mm
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Zunanji premer glave cilindra (mm)
- 75 mm
- Zunanji premer montažne glave (mm)
- 47 mm
Reference:
- Spletna referenca
- EPL50400CB
