Kramp
Cilinder EPL 50-550 serije CB - Kramp EPL50550CB
Šifra SKU: 19037 MPN: EPL50550CB
Specifikacije
- A - Premer cevi (mm)
- 50 mm
- B - Notranji premer (mm)
- 55 mm
- C - Zunanji Premer (mm)
- 65 mm
- D - Hod (mm)
- 550 mm
- Dolžina montažne glave (mm)
- 50 mm
Opis izdelka

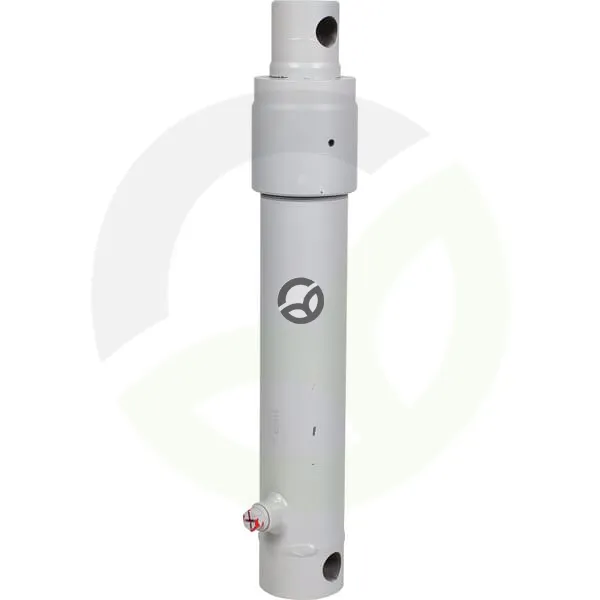

Enosmerni hidravlični cilinder Kramp EPL 50-550 serije CB je univerzalna izvedba za hidravlične sisteme v različnih strojih. Ima premer cevi 50 mm, hod 550 mm in najmanjšo dolžino 710 mm, zato omogoča natančno izbiro pri vgradnji. Maksimalni delovni tlak je 250 bar, priključka pa sta izvedena z izvrtino. Na strani palice je pritrdilna odprtina 25 mm, kar olajša montažo na ustrezne nosilce in priključke.
Prikaži vse →
Tehnične specifikacije
- A - Premer cevi (mm)
- 50 mm
- B - Notranji premer (mm)
- 55 mm
- C - Zunanji Premer (mm)
- 65 mm
- D - Hod (mm)
- 550 mm
- Dolžina montažne glave (mm)
- 50 mm
- F - Razdalja med središčem oljnega priključka in središčem montažne luknje (mm)
- 50 mm
- G - min. Razdalja montažnih odprtin (mm)
- 710 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Min. dolžina (mm)
- 710 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.4 mm
- Montažni premer - priključek na strani palice (mm)
- 25.4 mm
- N - Dolžina glave valja (mm)
- 80 mm
- Navoj za montažo - povezava valj (cola)
- 3/8 Inch
- Notranji premer priključka za olje (mm)
- 25.25 mm
- Premer montažne odprtine - na strani palice (mm)
- 25.25 mm
- Premer montažne odprtine - priključek cilindra (mm)
- 25.25 mm
- Premer pritrdilne luknje (mm)
- 25 mm
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Zunanji premer glave cilindra (mm)
- 75 mm
- Zunanji premer montažne glave (mm)
- 47 mm
Reference:
- Spletna referenca
- EPL50550CB
