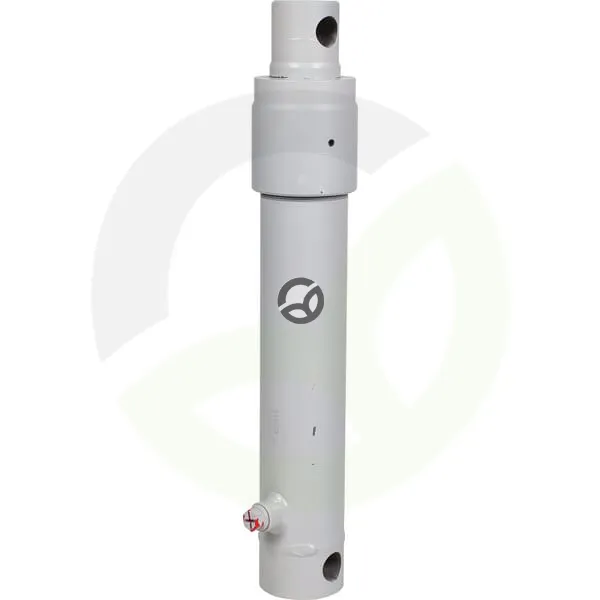

Cilinder EPL 60-200 serije CB - Kramp EPL60200CB
Šifra SKU: 19070 MPN: EPL60200CB
Specifikacije
- A - Premer cevi (mm)
- 60 mm
- B - Notranji premer (mm)
- 65 mm
- C - Zunanji Premer (mm)
- 75 mm
- D - Hod (mm)
- 200 mm
- Dolžina montažne glave (mm)
- 50 mm
Opis izdelka
Cilinder EPL 60-200 serije CB je enosmerni hidravlični cilinder oziroma hidravlični valj za univerzalno uporabo. Ima premer cevi 60 mm, hod 200 mm in minimalno dolžino 360 mm, zato je primeren za različne hidravlične sklope. Pritrditev je izvedena z izvrtino na strani cilindra in palice, montažni premer pa je 25,4 mm. Delovni tlak znaša do 250 bar, kar omogoča uporabo v zahtevnejših hidravličnih sistemih.
Prikaži vse →
Tehnične specifikacije
- A - Premer cevi (mm)
- 60 mm
- B - Notranji premer (mm)
- 65 mm
- C - Zunanji Premer (mm)
- 75 mm
- D - Hod (mm)
- 200 mm
- Dolžina montažne glave (mm)
- 50 mm
- F - Razdalja med središčem oljnega priključka in središčem montažne luknje (mm)
- 50 mm
- G - min. Razdalja montažnih odprtin (mm)
- 360 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Min. dolžina (mm)
- 360 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.4 mm
- Montažni premer - priključek na strani palice (mm)
- 25.4 mm
- N - Dolžina glave valja (mm)
- 95 mm
- Navoj za montažo - povezava valj (cola)
- 3/8 Inch
- Notranji premer priključka za olje (mm)
- 25.25 mm
- Premer montažne odprtine - na strani palice (mm)
- 25.25 mm
- Premer montažne odprtine - priključek cilindra (mm)
- 25.25 mm
- Premer pritrdilne luknje (mm)
- 25 mm
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Zunanji premer glave cilindra (mm)
- 90 mm
- Zunanji premer montažne glave (mm)
- 57 mm
