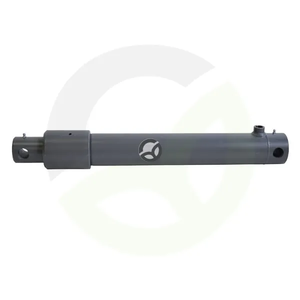

Cilinder EPL30-100 serije ST - Kramp EPL30100ST
Šifra SKU: 19009 MPN: EPL30100ST
Specifikacije
- A - Hod (mm)
- 100 mm
- D - Zunanji premer (mm)
- 50 mm
- E - Zunanji premer glave valja (mm)
- 60 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 15.2 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 24 mm
Opis izdelka
Hidravlični enosmerni cilinder Kramp EPL30-100 je namenjen univerzalni uporabi v hidravličnih sistemih. Ima 100 mm hod, 30 mm batnico in delovni tlak do 250 bar. Ohišje iz jekla ST52, kromirana batnica iz jekla 20MnV6 ter litoželezna matica glave zagotavljajo robustno izvedbo. Cilinder ima pritrditev z izvrtino na strani cilindra in palice, minimalna dolžina je 204 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 100 mm
- D - Zunanji premer (mm)
- 50 mm
- E - Zunanji premer glave valja (mm)
- 60 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 15.2 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 24 mm
- H - Razdalja od sredine montažne luknje do konca glave (mm)
- 22 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material vodilnega obroča
- Plastika
- Min. dolžina (mm)
- 204 mm
- Montažni premer - priključek na strani cilindra (mm)
- 15.2 mm
- Montažni premer - priključek na strani palice (mm)
- 15.2 mm
- Navoj za montažo - povezava valj (cola)
- 1/4 Inch
- Obdelava površine palice
- Kromirano
- Premer Droga (mm)
- 30 mm
- Serija
- EPL-ST
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Toleranca materiala cilindra oznaka razreda
- H10
Reference:
- Spletna referenca
- EPL30100ST
