Cilinder EPL30-500 serije ST - Kramp EPL30500ST
Šifra SKU: 18994 MPN: EPL30500ST
Specifikacije
- A - Hod (mm)
- 500 mm
- D - Zunanji premer (mm)
- 60 mm
- E - Zunanji premer glave valja (mm)
- 60 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 15.2 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 24 mm
Opis izdelka

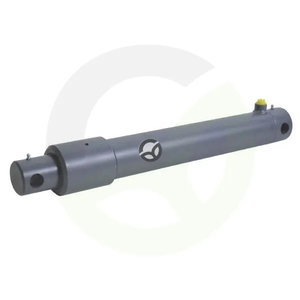

Hidravlični enojni cilinder Kramp serije EPL-ST je namenjen univerzalni uporabi v hidravličnih sistemih. Ima 500 mm hod, 30 mm batno drogo, zunanji premer 60 mm in minimalno dolžino 604 mm. Telo je iz jekla ST52, droga iz jekla 20MnV6 pa je kromirana za boljšo odpornost proti obrabi. Cilinder je izveden z izvrtino na strani cilindra in palice ter omogoča delovni tlak do 250 bar.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 500 mm
- D - Zunanji premer (mm)
- 60 mm
- E - Zunanji premer glave valja (mm)
- 60 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 15.2 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 24 mm
- H - Razdalja od sredine montažne luknje do konca glave (mm)
- 22 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material vodilnega obroča
- Plastika
- Min. dolžina (mm)
- 604 mm
- Montažni premer - priključek na strani cilindra (mm)
- 15.2 mm
- Montažni premer - priključek na strani palice (mm)
- 15.2 mm
- Navoj za montažo - povezava valj (cola)
- 1/4 Inch
- Obdelava površine palice
- Kromirano
- Premer Droga (mm)
- 30 mm
- Serija
- EPL-ST
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Toleranca materiala cilindra oznaka razreda
- H10
