Cilinder EPL30-700 serije ST - Kramp EPL30700ST
Šifra SKU: 19033 MPN: EPL30700ST
Specifikacije
- A - Hod (mm)
- 700 mm
- D - Zunanji premer (mm)
- 45 mm
- E - Zunanji premer glave valja (mm)
- 60 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 15.2 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 24 mm
Opis izdelka

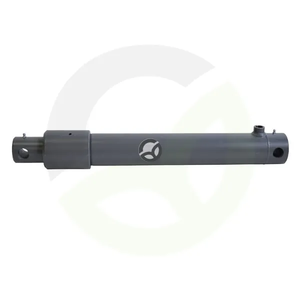

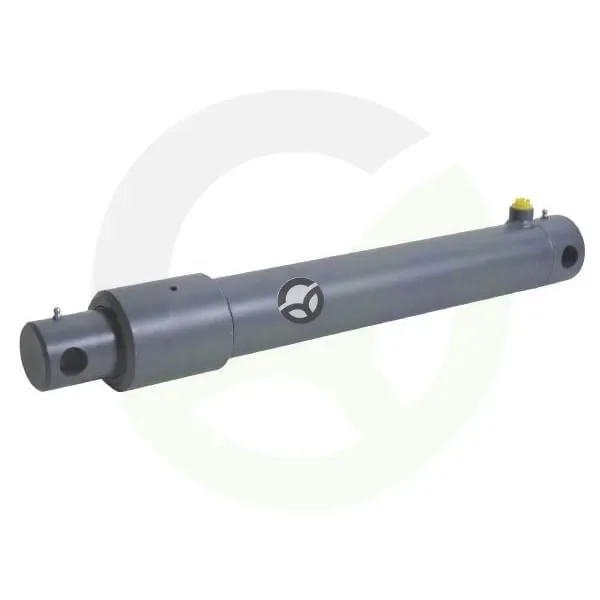

Enosmerni hidravlični cilinder serije EPL-ST je namenjen univerzalni uporabi v hidravličnih sistemih. Ima hod 700 mm, batnico premera 30 mm s kromirano površino in cilinder iz jekla ST52. Zunanji premer cilindra je 45 mm, glave 60 mm, največji delovni tlak pa 250 bar. Oba priključka sta izvedena z izvrtino, zato je primeren za različne montaže, kjer je pomembna zanesljiva in kompaktna izvedba.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 700 mm
- D - Zunanji premer (mm)
- 45 mm
- E - Zunanji premer glave valja (mm)
- 60 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 15.2 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 24 mm
- H - Razdalja od sredine montažne luknje do konca glave (mm)
- 22 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material vodilnega obroča
- Plastika
- Min. dolžina (mm)
- 804 mm
- Montažni premer - priključek na strani cilindra (mm)
- 15.2 mm
- Montažni premer - priključek na strani palice (mm)
- 15.2 mm
- Navoj za montažo - povezava valj (cola)
- 1/4 Inch
- Obdelava površine palice
- Kromirano
- Premer Droga (mm)
- 30 mm
- Serija
- EPL-ST
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Toleranca materiala cilindra oznaka razreda
- H10
Reference:
- Spletna referenca
- EPL30700ST
