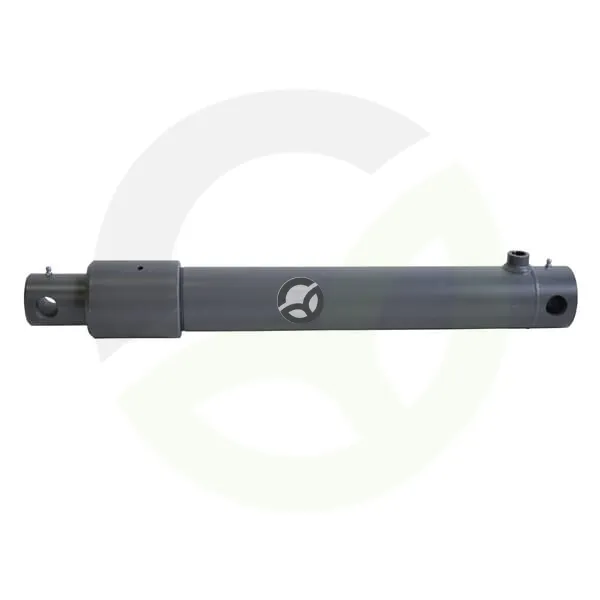

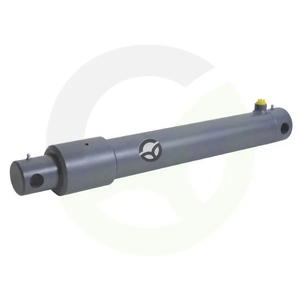

Cilinder EPL40-1000 serije ST - Kramp EPL401000ST
Šifra SKU: 19074 MPN: EPL401000ST
Specifikacije
- A - Hod (mm)
- 1000 mm
- D - Zunanji premer (mm)
- 55 mm
- E - Zunanji premer glave valja (mm)
- 70 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 20.4 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 39 mm
Opis izdelka
Enojni hidravlični cilinder serije EPL-ST je namenjen univerzalni uporabi v hidravličnih sistemih. Ima hod 1000 mm, premer batnice 40 mm in največji delovni tlak 250 bar. Telo cilindra je iz jekla ST52, batnica pa je kromirana, kar prispeva k trpežni in gladki uporabi. Montaža je izvedena z izvrtino na strani cilindra in na strani palice, montažni premer priključka je 20,4 mm, minimalna dolžina cilindra pa 1132 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 1000 mm
- D - Zunanji premer (mm)
- 55 mm
- E - Zunanji premer glave valja (mm)
- 70 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 20.4 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 39 mm
- H - Razdalja od sredine montažne luknje do konca glave (mm)
- 40 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Krom
- Material vodilnega obroča
- Plastika
- Min. dolžina (mm)
- 1132 mm
- Montažni premer - priključek na strani cilindra (mm)
- 20.4 mm
- Montažni premer - priključek na strani palice (mm)
- 20.4 mm
- Navoj za montažo - povezava valj (cola)
- 3/8 Inch
- Obdelava površine palice
- Kromirano
- Premer Droga (mm)
- 40 mm
- Serija
- EPL-ST
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Toleranca materiala cilindra oznaka razreda
- H10
