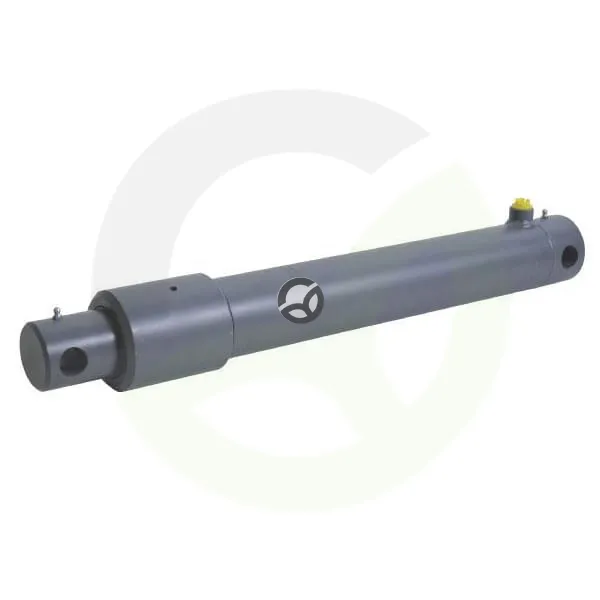

Cilinder EPL40-400 serije ST - Kramp EPL40400ST
Šifra SKU: 19282 MPN: EPL40400ST
Specifikacije
- A - Hod (mm)
- 400 mm
- D - Zunanji premer (mm)
- 55 mm
- E - Zunanji premer glave valja (mm)
- 70 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 20.4 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 39 mm
Opis izdelka
Enosmerni hidravlični cilinder Kramp EPL40-400 serije EPL-ST je namenjen univerzalni uporabi v hidravličnih sistemih. Ima 400 mm hoda, batnico premera 40 mm in največji delovni tlak 250 bar. Ohišje je izdelano iz jekla ST52, batnica pa iz jekla 20MnV6 s kromirano površino za večjo odpornost proti obrabi. Na obeh straneh ima pritrditev z izvrtino, montažni premer priključkov je 20,4 mm, minimalna dolžina cilindra pa 532 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 400 mm
- D - Zunanji premer (mm)
- 55 mm
- E - Zunanji premer glave valja (mm)
- 70 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 20.4 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 39 mm
- H - Razdalja od sredine montažne luknje do konca glave (mm)
- 40 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material vodilnega obroča
- Plastika
- Min. dolžina (mm)
- 532 mm
- Montažni premer - priključek na strani cilindra (mm)
- 20.4 mm
- Montažni premer - priključek na strani palice (mm)
- 20.4 mm
- Navoj za montažo - povezava valj (cola)
- 3/8 Inch
- Obdelava površine palice
- Kromirano
- Premer Droga (mm)
- 40 mm
- Serija
- EPL-ST
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Toleranca materiala cilindra oznaka razreda
- H10
Reference:
- Spletna referenca
- EPL40400ST
