Cilinder EPL50-1000 serije ST - Kramp EPL501000ST
Šifra SKU: 19025 MPN: EPL501000ST
Specifikacije
- A - Hod (mm)
- 1000 mm
- D - Zunanji premer (mm)
- 65 mm
- E - Zunanji premer glave valja (mm)
- 80 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 25.4 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 37 mm
Opis izdelka

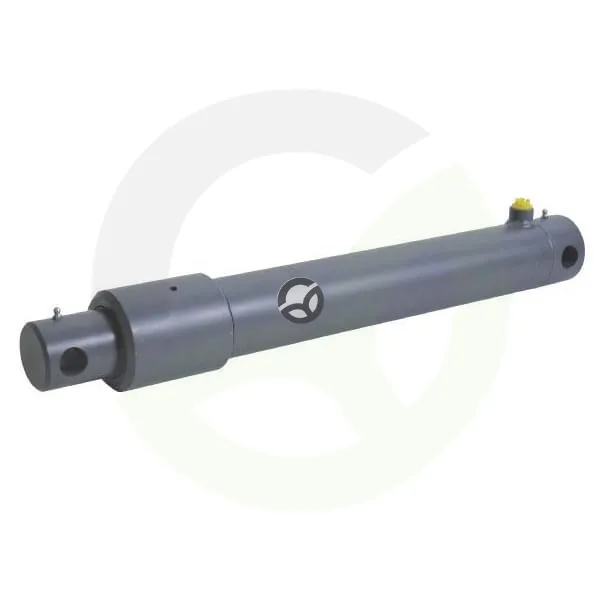

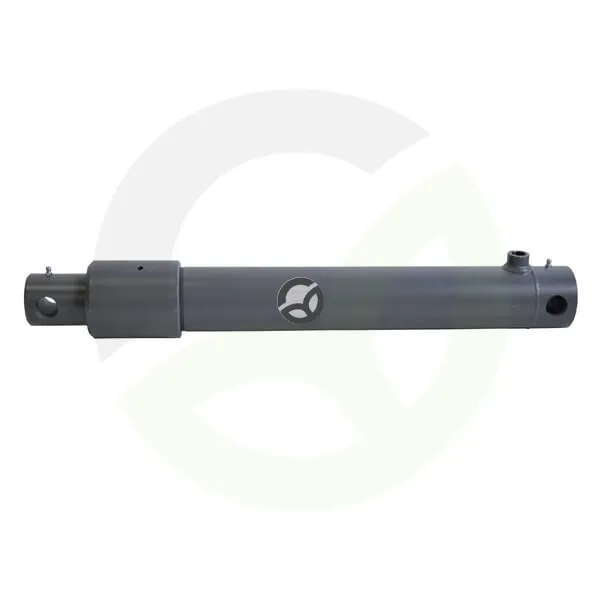

Hidravlični enosmerni cilinder Kramp serije EPL-ST je namenjen univerzalni uporabi v hidravličnih sistemih. Ima hod 1000 mm, notranji premer 55 mm in batnico premera 50 mm, največji delovni tlak pa znaša 250 bar. Cilinder je izdelan iz jekla ST52, batnica iz jekla 20MnV6 je kromirana, priklop na obeh straneh pa je izveden z izvrtino. Takšna izvedba omogoča zanesljivo vgradnjo na različne stroje in naprave.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 1000 mm
- D - Zunanji premer (mm)
- 65 mm
- E - Zunanji premer glave valja (mm)
- 80 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 25.4 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 37 mm
- H - Razdalja od sredine montažne luknje do konca glave (mm)
- 35 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material vodilnega obroča
- Plastika
- Min. dolžina (mm)
- 1161 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.4 mm
- Montažni premer - priključek na strani palice (mm)
- 25.4 mm
- Navoj za montažo - povezava valj (cola)
- 3/8 Inch
- Notranji premer (mm)
- 55 mm
- Obdelava površine palice
- Kromirano
- Premer Droga (mm)
- 50 mm
- Serija
- EPL-ST
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Toleranca materiala cilindra oznaka razreda
- H10
