Cilinder EPL50-200 serije ST - Kramp EPL50200ST
Šifra SKU: 19061 MPN: EPL50200ST

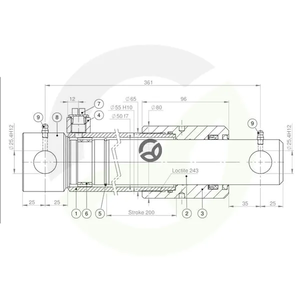

Specifikacije
- A - Hod (mm)
- 200 mm
- D - Zunanji premer (mm)
- 65 mm
- E - Zunanji premer glave valja (mm)
- 80 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 25.4 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 37 mm
Opis izdelka

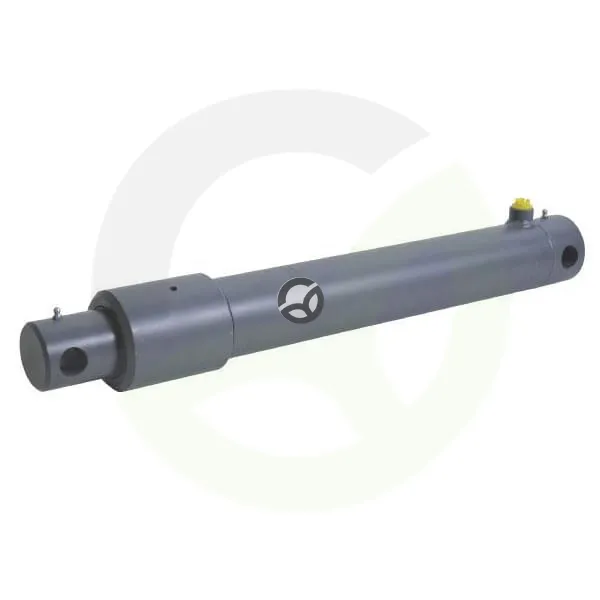

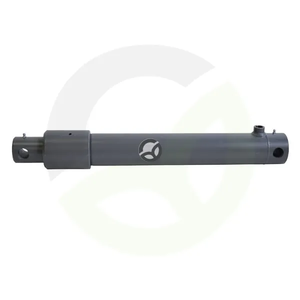

Hidravlični enosmerni cilinder Kramp EPL50-200 serije ST je namenjen univerzalni uporabi v hidravličnih sistemih. Ima hod 200 mm, notranji premer 55 mm, premer droga 50 mm in največji delovni tlak 250 bar. Ohišje je iz jekla ST52, palica iz jekla 20MnV6 s kromirano površino. Izvedba z izvrtino na strani cilindra in palice omogoča pritrditev s premerom 25,4 mm, min. dolžina pa je 361 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 200 mm
- D - Zunanji premer (mm)
- 65 mm
- E - Zunanji premer glave valja (mm)
- 80 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 25.4 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 37 mm
- H - Razdalja od sredine montažne luknje do konca glave (mm)
- 35 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material vodilnega obroča
- Plastika
- Min. dolžina (mm)
- 361 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.4 mm
- Montažni premer - priključek na strani palice (mm)
- 25.4 mm
- Navoj za montažo - povezava valj (cola)
- 3/8 Inch
- Notranji premer (mm)
- 55 mm
- Obdelava površine palice
- Kromirano
- Premer Droga (mm)
- 50 mm
- Serija
- EPL-ST
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Toleranca materiala cilindra oznaka razreda
- H10
