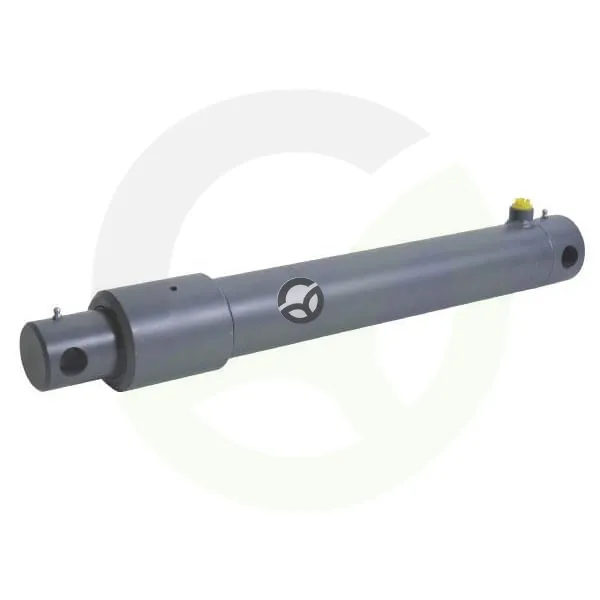

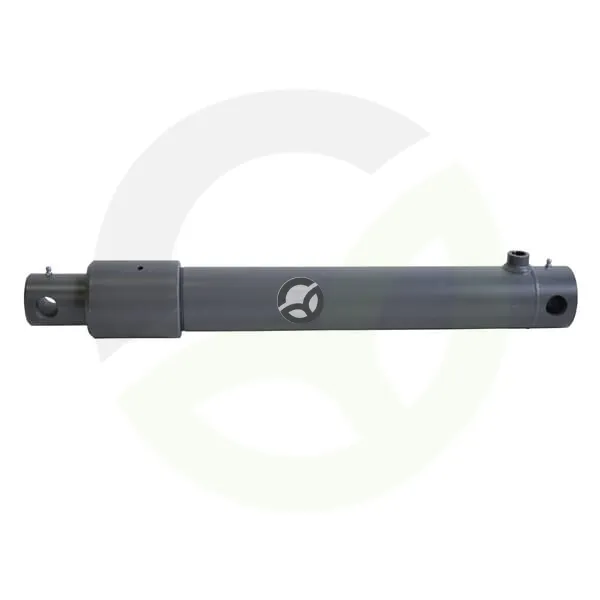

Cilinder EPL50-700 serije ST - Kramp EPL50700ST
Šifra SKU: 19067 MPN: EPL50700ST
Specifikacije
- A - Hod (mm)
- 700 mm
- D - Zunanji premer (mm)
- 65 mm
- E - Zunanji premer glave valja (mm)
- 80 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 25.4 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 37 mm
Opis izdelka
Enosmerni hidravlični cilinder serije EPL-ST je namenjen univerzalni uporabi v hidravličnih sistemih. Ima 700 mm hod, premer droga 50 mm, zunanji premer 65 mm in minimalno dolžino 861 mm. Telo je izdelano iz jekla ST52, batnica iz jekla 20MnV6 pa je kromirana. Priključka na strani cilindra in palice sta izvedena z izvrtino, največji delovni tlak je 250 bar.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 700 mm
- D - Zunanji premer (mm)
- 65 mm
- E - Zunanji premer glave valja (mm)
- 80 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 25.4 mm
- G - Razdalja montažnih odprtin - priključek cilindra (mm)
- 37 mm
- H - Razdalja od sredine montažne luknje do konca glave (mm)
- 35 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material vodilnega obroča
- Plastika
- Min. dolžina (mm)
- 861 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.4 mm
- Montažni premer - priključek na strani palice (mm)
- 25.4 mm
- Navoj za montažo - povezava valj (cola)
- 3/8 Inch
- Obdelava površine palice
- Kromirano
- Premer Droga (mm)
- 50 mm
- Serija
- EPL-ST
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Toleranca materiala cilindra oznaka razreda
- H10
