Betex
Cilinder NSCS 101 - Betex 8220101
Šifra SKU: 66726 MPN: 8220101
Specifikacije
- A - min. dolžina (mm)
- 88 mm
- B - maks. dolžina (mm)
- 126 mm
- D - Zunanji premer glave cilindra (mm)
- 78 mm
- E - Notranji premer (mm)
- 43 mm
- H - Razdalja med središčem priključka za olje in koncem valja - stran valja (mm)
- 17.5 mm
Opis izdelka

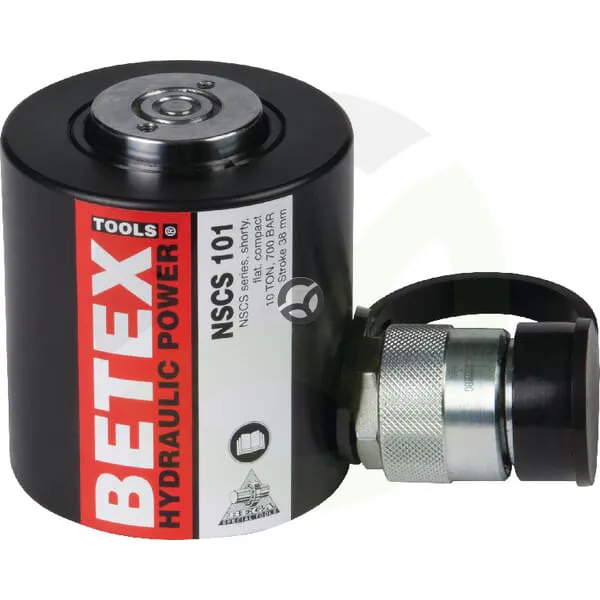

Hidravlični ravni cilinder Betex NSCS 101 je namenjen stiskanju in drugim delavniškim opravilom, kjer je potrebna kompaktna in močna izvedba. Ima nosilnost 10 t, hod 38 mm, prostornino olja 55 cm³ ter skupno dolžino 88 mm v zaprtem in 126 mm v raztegnjenem položaju. Zunanji premer cilindra je 70 mm, glave 78 mm, premer droga pa 38 mm. Primeren je za uporabo v hidravličnih sistemih, kjer so pomembni natančen pomik, majhne vgradne mere in zanesljivo delovanje.
Prikaži vse →
Tehnične specifikacije
- A - min. dolžina (mm)
- 88 mm
- B - maks. dolžina (mm)
- 126 mm
- D - Zunanji premer glave cilindra (mm)
- 78 mm
- E - Notranji premer (mm)
- 43 mm
- H - Razdalja med središčem priključka za olje in koncem valja - stran valja (mm)
- 17.5 mm
- Hod (mm)
- 38 mm
- K - Razdalja med koncem cilindra in koncem palice (mm)
- 5 mm
- Navoj za montažo - povezava valj
- M4
- Nosilnost (t)
- 10 t
- Premer Droga (mm)
- 38 mm
- Prostornina olja (cm³)
- 55 cm³
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- U - min. Razdalja montažnih lukenj (mm)
- 26 mm
- Zunanji premer (mm)
- 70 mm
Reference:
- Spletna referenca
- 8220101
