Betex

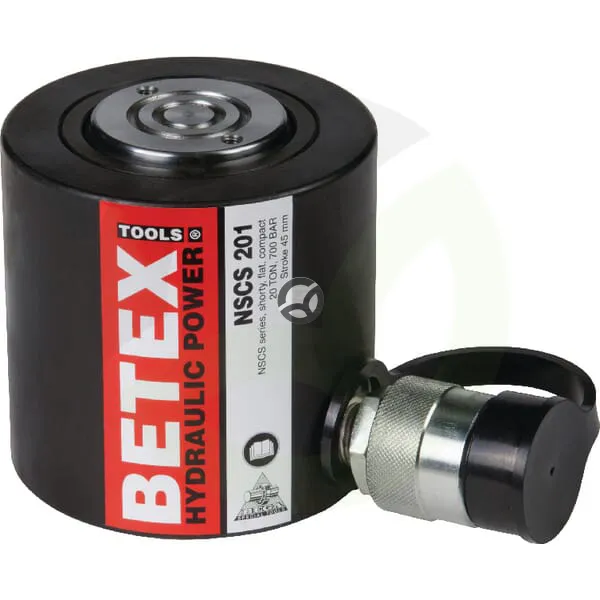

Cilinder NSCS 201 - Betex 8220201
Šifra SKU: 66778 MPN: 8220201
Specifikacije
- A - min. dolžina (mm)
- 98 mm
- B - maks. dolžina (mm)
- 143 mm
- D - Zunanji premer glave cilindra (mm)
- 97 mm
- E - Notranji premer (mm)
- 60 mm
- H - Razdalja med središčem priključka za olje in koncem valja - stran valja (mm)
- 17.5 mm
Opis izdelka
Hidravlični cilinder Betex NSCS 201 je raven cilinder za stiskanje in dvigovanje v delavnici ali pri stacionarnem orodju. Ima nosilnost 20 t, hod 45 mm, min. dolžino 98 mm in maks. 143 mm. Prostornina olja je 127 cm³, zunanji premer 93 mm, premer palice pa 50 mm. Na strani cilindra in na strani palice je brez priključka, zato je namenjen vgradnji v ustrezne hidravlične sisteme.
Prikaži vse →
Tehnične specifikacije
- A - min. dolžina (mm)
- 98 mm
- B - maks. dolžina (mm)
- 143 mm
- D - Zunanji premer glave cilindra (mm)
- 97 mm
- E - Notranji premer (mm)
- 60 mm
- H - Razdalja med središčem priključka za olje in koncem valja - stran valja (mm)
- 17.5 mm
- Hod (mm)
- 45 mm
- K - Razdalja med koncem cilindra in koncem palice (mm)
- 3 mm
- Navoj za montažo - povezava valj
- M5
- Nosilnost (t)
- 20 t
- Premer Droga (mm)
- 50 mm
- Prostornina olja (cm³)
- 127 cm³
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- U - min. Razdalja montažnih lukenj (mm)
- 39 mm
- Zunanji premer (mm)
- 93 mm
Reference:
- Spletna referenca
- 8220201
