Betex
Cilinder NSCS 502 - Betex 8220502
Šifra SKU: 66763 MPN: 8220502
Specifikacije
- A - min. dolžina (mm)
- 122 mm
- B - maks. dolžina (mm)
- 182 mm
- D - Zunanji premer glave cilindra (mm)
- 127 mm
- E - Notranji premer (mm)
- 90 mm
- H - Razdalja med središčem priključka za olje in koncem valja - stran valja (mm)
- 19 mm
Opis izdelka

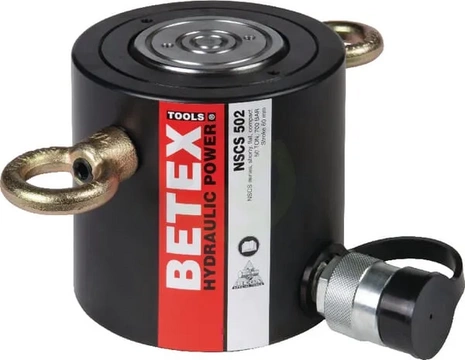

Ravni hidravlični cilinder Betex NSCS 502 je namenjen delavniškim opravilom pri stiskanju in potiskanju. Ima nosilnost 50 t, hod 61 mm in prostornino olja 429 cm³. Min. dolžina je 122 mm, maks. 182 mm, zunanji premer cilindra 125 mm, glave 127 mm, premer droga pa 70 mm. Izvedba je brez priključka na strani cilindra in na strani palice.
Prikaži vse →
Tehnične specifikacije
- A - min. dolžina (mm)
- 122 mm
- B - maks. dolžina (mm)
- 182 mm
- D - Zunanji premer glave cilindra (mm)
- 127 mm
- E - Notranji premer (mm)
- 90 mm
- H - Razdalja med središčem priključka za olje in koncem valja - stran valja (mm)
- 19 mm
- Hod (mm)
- 61 mm
- K - Razdalja med koncem cilindra in koncem palice (mm)
- 2 mm
- Navoj za montažo - povezava valj
- M5
- Nosilnost (t)
- 50 t
- Premer Droga (mm)
- 70 mm
- Prostornina olja (cm³)
- 429 cm³
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- U - min. Razdalja montažnih lukenj (mm)
- 39 mm
- Zunanji premer (mm)
- 125 mm
