Betex
Cilinder NSHS 120 - Betex 8240120
Šifra SKU: 66892 MPN: 8240120
Specifikacije
- A - min. dolžina (mm)
- 60 mm
- B - maks. dolžina (mm)
- 68 mm
- D - Montažni navoj na colo - priključek cilindra
- 18
- D - Vgradni navoj na colo - priključek palice
- 16
- E - Notranji premer (mm)
- 54 mm
Opis izdelka

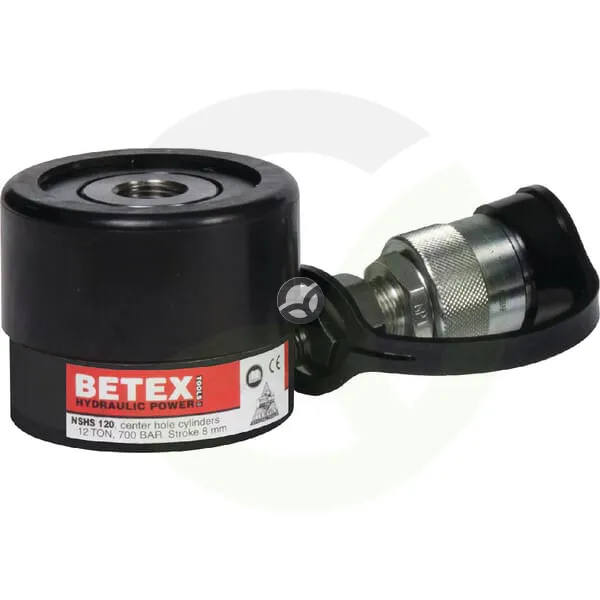

Hidravlični cilinder Betex NSHS 120 je kompakten delavniški cilinder za stiskanje in druge hidravlične uporabe. Ima nosilnost 12 t, hod 8 mm in prostornino olja 14,8 cm³, zato je primeren za natančno delo v omejenem prostoru. Premer droga je 35 mm, zunanji premer 70 mm, glava valja pa meri 73 mm. Izvedba je brez priključka na strani cilindra in palice.
Prikaži vse →
Tehnične specifikacije
- A - min. dolžina (mm)
- 60 mm
- B - maks. dolžina (mm)
- 68 mm
- D - Montažni navoj na colo - priključek cilindra
- 18
- D - Vgradni navoj na colo - priključek palice
- 16
- E - Notranji premer (mm)
- 54 mm
- F - premer droga (mm)
- 35 mm
- H - Razdalja med središčem priključka za olje in koncem valja - stran valja (mm)
- 12.5 mm
- Hod (mm)
- 8 mm
- Navoj za montažo - povezava drog (cola)
- 2-3/4 Inch
- Navoj za montažo - povezava valj (cola)
- 5/16 Inch
- Navoj za montažo 2 - povezava drog (cola)
- 3/4 Inch
- Navoj za montažo 2 - povezava drog (cola) - število navojev na colo (navoj/colo)
- 16
- Nosilnost (t)
- 12 t
- Prostornina olja (cm³)
- 14.8 cm³
- Tip navoja - navoj za montažo 2 - povezava drog
- UN
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- U - min. Razdalja montažnih lukenj (mm)
- 50.8 mm
- Vrsta navoja za montažo - povezava drog
- UN
- W - Zunanji premer glave valja (mm)
- 73 mm
- X - Dolžina glave cilindra (mm)
- 33 mm
- Zunanji premer (mm)
- 70 mm
