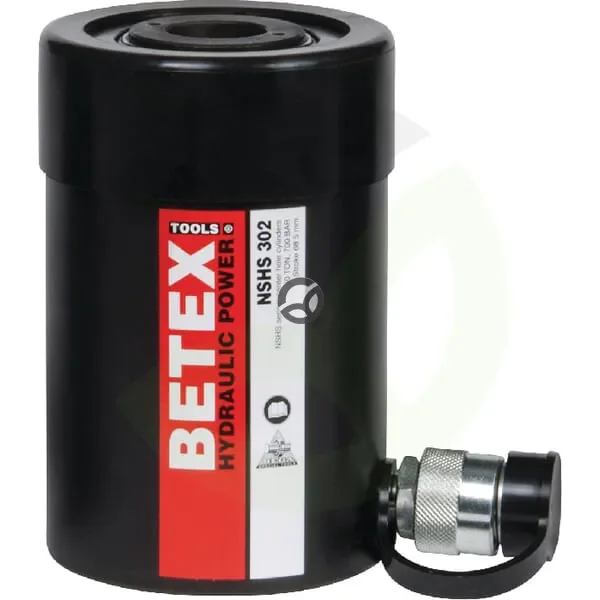

Cilinder NSHS 302 - Betex 8240302
Šifra SKU: 66853 MPN: 8240302
Specifikacije
- A - min. dolžina (mm)
- 178.5 mm
- B - maks. dolžina (mm)
- 243.5 mm
- D - Montažni navoj na colo - priključek cilindra
- 16
- E - Notranji premer (mm)
- 90 mm
- F - premer droga (mm)
- 65 mm
Opis izdelka
Hidravlični cilinder Betex NSHS 302 je namenjen uporabi v hidravličnih stiskalnicah in drugih delavniških sistemih, kjer je potrebna velika tlačna sila. Ima nosilnost 30 t, hod 65 mm in prostornino olja 310 cm³. Zunanji premer je 114 mm, premer droga 65 mm, dolžina pa je od 178,5 do 243,5 mm, kar omogoča kompaktno in pregledno vgradnjo v ustrezno opremo.
Prikaži vse →
Tehnične specifikacije
- A - min. dolžina (mm)
- 178.5 mm
- B - maks. dolžina (mm)
- 243.5 mm
- D - Montažni navoj na colo - priključek cilindra
- 16
- E - Notranji premer (mm)
- 90 mm
- F - premer droga (mm)
- 65 mm
- H - Razdalja med središčem priključka za olje in koncem valja - stran valja (mm)
- 21.5 mm
- Hod (mm)
- 65 mm
- K - Razdalja med koncem cilindra in koncem palice (mm)
- 0.5 mm
- Navoj za montažo - povezava drog (cola)
- 4-1/2 Inch
- Navoj za montažo - povezava valj (cola)
- 3/8 Inch
- Navoj za montažo 2 - povezava drog (cola)
- 1-7/8 Inch
- Navoj za montažo 2 - povezava drog (cola) - število navojev na colo (navoj/colo)
- 16
- Nosilnost (t)
- 30 t
- Prostornina olja (cm³)
- 310 cm³
- Tip navoja - navoj za montažo 2 - povezava drog
- UN
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- U - min. Razdalja montažnih lukenj (mm)
- 92 mm
- Vrsta navoja za montažo - povezava drog
- UN
- W - Zunanji premer glave valja (mm)
- 117 mm
- X - Dolžina glave cilindra (mm)
- 42 mm
- Zunanji premer (mm)
- 114 mm
