Betex
Cilinder NSLS 500 - Betex 8210500
Šifra SKU: 66700 MPN: 8210500
Specifikacije
- A - min. dolžina (mm)
- 66 mm
- B - maks. dolžina (mm)
- 82 mm
- D - Širina (mm)
- 115 mm
- E - Notranji premer (mm)
- 70 mm
- F - premer droga (mm)
- 66.5 mm
Opis izdelka
Raven hidravlični cilinder Betex NSLS 500 je namenjen stiskanju v delavnici in drugim delom, kjer je potrebna velika sila v kompaktni izvedbi. Ima nosilnost 50 t, hod 16 mm, prostornino olja 113 cm³ ter dolžino 66 mm v skrčenem in 82 mm v iztegnjenem položaju. Zunanji premer droga je 66,5 mm, notranji premer 70 mm, izvedba pa je brez priključka na strani cilindra in palice.
Prikaži vse →

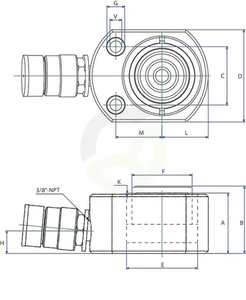

Tehnične specifikacije
- A - min. dolžina (mm)
- 66 mm
- B - maks. dolžina (mm)
- 82 mm
- D - Širina (mm)
- 115 mm
- E - Notranji premer (mm)
- 70 mm
- F - premer droga (mm)
- 66.5 mm
- H - Razdalja med središčem priključka za olje in koncem valja - stran valja (mm)
- 19 mm
- Hod (mm)
- 16 mm
- K - Razdalja med koncem cilindra in koncem palice (mm)
- 2 mm
- M - Razdalja med središčem montažne luknje in središčem palice (mm)
- 58 mm
- Navoj za montažo - povezava valj
- M11
- Nosilnost (t)
- 50 t
- Prostornina olja (cm³)
- 113 cm³
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
Reference:
- Spletna referenca
- 8210500
