Betex
Cilinder NSSS 101 - Betex 8230101
Šifra SKU: 66961 MPN: 8230101
Specifikacije
- A - min. dolžina (mm)
- 90 mm
- B - maks. dolžina (mm)
- 115.4 mm
- D - Montažni navoj na colo - priključek cilindra
- 18
- D - Vgradni navoj na colo - priključek palice
- 14
- E - Notranji premer (mm)
- 43 mm
Opis izdelka

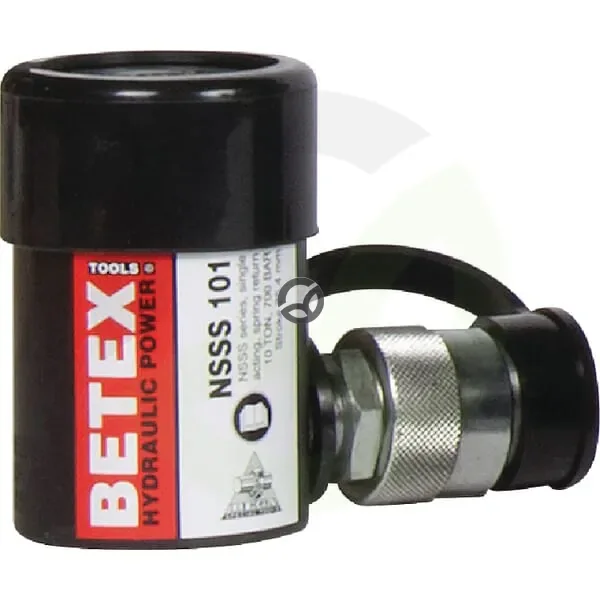

Hidravlični cilinder Betex NSSS 101 je kompakten cilinder za delavniška hidravlična opravila. Ima nosilnost 10 t in hod 25 mm, prostornino olja 36,5 cm³ ter zunanji premer 57 mm in notranji premer 43 mm. Min. dolžina je 90 mm, maks. 115,4 mm, zato je primeren tam, kjer je pomembna manjša vgradna dolžina. Na strani cilindra in palice je izvedba brez priključka.
Prikaži vse →
Tehnične specifikacije
- A - min. dolžina (mm)
- 90 mm
- B - maks. dolžina (mm)
- 115.4 mm
- D - Montažni navoj na colo - priključek cilindra
- 18
- D - Vgradni navoj na colo - priključek palice
- 14
- E - Notranji premer (mm)
- 43 mm
- H - Razdalja med središčem priključka za olje in koncem valja - stran valja (mm)
- 19 mm
- Hod (mm)
- 25 mm
- Navoj za montažo - povezava drog (cola)
- 2-1/4 Inch
- Navoj za montažo - povezava valj (cola)
- 5/16 Inch
- Navoj za montažo 2 - povezava drog (cola)
- 10 Inch
- Navoj za montažo 2 - povezava drog (cola) - število navojev na colo (navoj/colo)
- 24
- Nosilnost (t)
- 10 t
- Prostornina olja (cm³)
- 36.5 cm³
- Tip navoja - navoj za montažo 2 - povezava drog
- UN
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- U - min. Razdalja montažnih lukenj (mm)
- 39 mm
- Vrsta navoja za montažo - povezava drog
- UN
- W - Zunanji premer glave valja (mm)
- 57 mm
- X - Dolžina glave cilindra (mm)
- 30 mm
- Zunanji premer (mm)
- 57 mm
