Betex

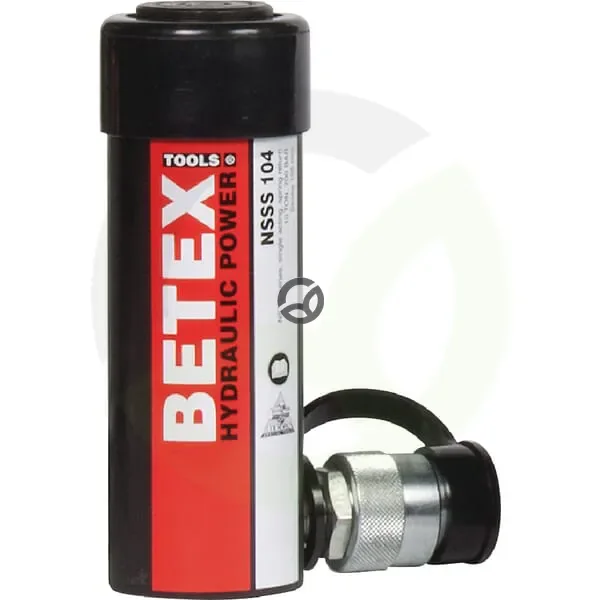

Cilinder NSSS 104 - Betex 8230104
Šifra SKU: 66876 MPN: 8230104
Specifikacije
- A - min. dolžina (mm)
- 171 mm
- B - maks. dolžina (mm)
- 272 mm
- D - Montažni navoj na colo - priključek cilindra
- 18
- D - Vgradni navoj na colo - priključek palice
- 14
- E - Notranji premer (mm)
- 45 mm
Opis izdelka
Hidravlični cilinder Betex NSSS 104 je 10-tonsko izvedbo za stiskanje, dvigovanje in druge hidravlične delovne postopke. Ima hod 101 mm, prostornino olja 145 cm³ in največji delovni tlak 700 bar. Premer droga je 40 mm, dolžina cilindra pa se giblje od 171 do 272 mm, zato je primeren za delo v omejenem prostoru.
Prikaži vse →
Tehnične specifikacije
- A - min. dolžina (mm)
- 171 mm
- B - maks. dolžina (mm)
- 272 mm
- D - Montažni navoj na colo - priključek cilindra
- 18
- D - Vgradni navoj na colo - priključek palice
- 14
- E - Notranji premer (mm)
- 45 mm
- F - premer droga (mm)
- 40 mm
- H - Razdalja med središčem priključka za olje in koncem valja - stran valja (mm)
- 19 mm
- Hod (mm)
- 101 mm
- K - Razdalja med koncem cilindra in koncem palice (mm)
- 6 mm
- Maks. delovni pritisk (bar)
- 700 BAR
- Navoj za montažo - povezava drog (cola)
- 2-1/4 Inch
- Navoj za montažo - povezava valj (cola)
- 5/16 Inch
- Navoj za montažo 2 - povezava drog (cola)
- 1 Inch
- Navoj za montažo 2 - povezava drog (cola) - število navojev na colo (navoj/colo)
- 8
- Nosilnost (t)
- 10 t
- Prostornina olja (cm³)
- 145 cm³
- Tip navoja - navoj za montažo 2 - povezava drog
- UN
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- U - min. Razdalja montažnih lukenj (mm)
- 39 mm
- Vrsta navoja za montažo - povezava drog
- UN
- W - Zunanji premer glave valja (mm)
- 57 mm
- X - Dolžina glave cilindra (mm)
- 30 mm
Reference:
- Spletna referenca
- 8230104
