Betex

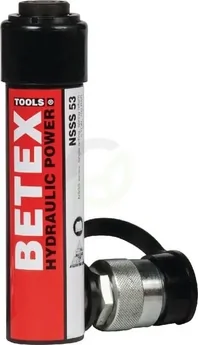

Cilinder NSSS 53 - Betex 8230053
Šifra SKU: 66915 MPN: 8230053
Specifikacije
- A - min. dolžina (mm)
- 165 mm
- B - maks. dolžina (mm)
- 241 mm
- D - Montažni navoj na colo - priključek cilindra
- 20
- D - Vgradni navoj na colo - priključek palice
- 16
- E - Notranji premer (mm)
- 30 mm
Opis izdelka
Hidravlični cilinder Betex NSSS 53 je namenjen stiskanju in drugim delavniškim opravilom, kjer je potrebna kontrolirana hidravlična sila. Ima nosilnost 5 t, hod 76 mm in prostornino olja 54 cm³. Zunanje meri 38 mm, premer droga je 25 mm, dolžina v zaprtem položaju pa 165 mm, v iztegnjenem 241 mm. Kompaktne mere olajšajo uporabo tam, kjer je malo prostora.
Prikaži vse →
Tehnične specifikacije
- A - min. dolžina (mm)
- 165 mm
- B - maks. dolžina (mm)
- 241 mm
- D - Montažni navoj na colo - priključek cilindra
- 20
- D - Vgradni navoj na colo - priključek palice
- 16
- E - Notranji premer (mm)
- 30 mm
- F - premer droga (mm)
- 25 mm
- H - Razdalja med središčem priključka za olje in koncem valja - stran valja (mm)
- 19 mm
- Hod (mm)
- 76 mm
- K - Razdalja med koncem cilindra in koncem palice (mm)
- 6 mm
- Navoj za montažo - povezava drog (cola)
- 1-1/2 Inch
- Navoj za montažo - povezava valj (cola)
- 1/4 Inch
- Navoj za montažo 2 - povezava drog (cola)
- 3/4 Inch
- Navoj za montažo 2 - povezava drog (cola) - število navojev na colo (navoj/colo)
- 16
- Nosilnost (t)
- 5 t
- Prostornina olja (cm³)
- 54 cm³
- Tip navoja - navoj za montažo 2 - povezava drog
- UN
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- U - min. Razdalja montažnih lukenj (mm)
- 25 mm
- Vrsta navoja za montažo - povezava drog
- UN
- W - Zunanji premer glave valja (mm)
- 38 mm
- X - Dolžina glave cilindra (mm)
- 28 mm
- Zunanji premer (mm)
- 38 mm
Reference:
- Spletna referenca
- 8230053
