Voss
Enakokrak križ 10L - Voss KS10L
Šifra SKU: 24643 MPN: KS10L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 15 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Križ - 4 priključne strani
Opis izdelka

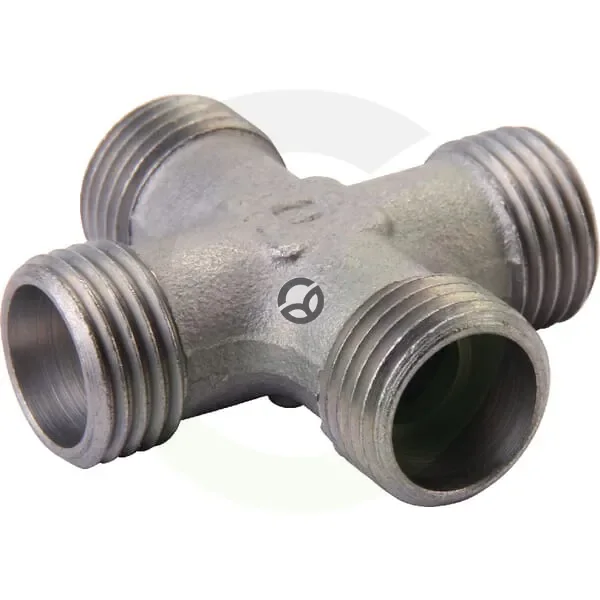

Enakokrak križ je hidravlična križna spojka s štirimi enakimi priključki za cevi premera 10 mm. Izvedba z rezalnim obročem in metričnim navojem M10 x 1,5 je namenjena povezovanju hidravličnih vodov, kjer je pomembna zanesljiva in kompaktna spojitev. Telo serije L ima skupno dolžino 44 mm, višino 14 mm in delovni tlak do 315 bar. Ključna velikost priključkov je 19 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 15 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer (mm)
- 10 mm
- Povezava 3 - premer navoja
- M16
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 1.5 mm
- Povezava 4 - premer (mm)
- 10 mm
- Povezava 4 - premer navoja
- M16
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S1 - Višina telesa (mm)
- 14 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- L
- Skupna dolžina (mm)
- 44 mm
- Standard DIN
- DIN 2353, DIN 2401
