Voss

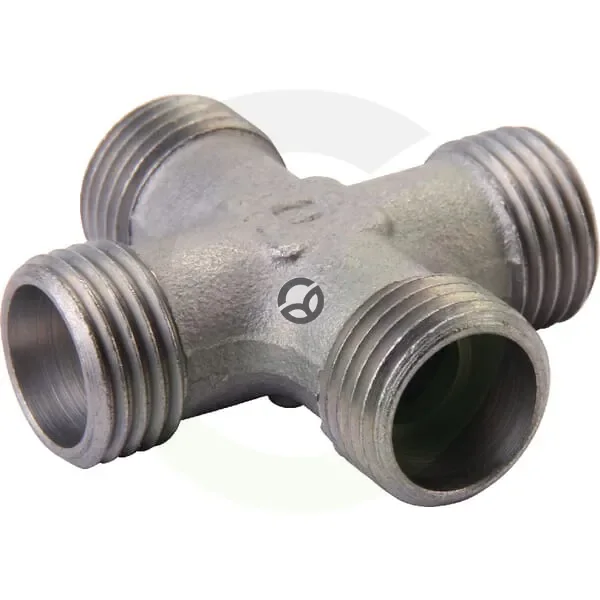

Enakokrak križ 12S - Voss KS12S
Šifra SKU: 24591 MPN: KS12S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 21.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 12 mm
- Oblika
- Križ - 4 priključne strani
Opis izdelka
Enakokrak križ je hidravlični priključek s štirimi priključnimi stranmi za povezavo štirih cevi ali vodov v hidravličnem sistemu. Izvedba 12S ima priključke za 12 mm cev oziroma notranji premer 12 mm, metrični navoj M12 x 1,5 ter rezalni obroč, vsi priključki so ženski. Telo je namenjeno razvodu hidravličnega pretoka in je predvideno za delovni tlak do 630 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 21.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 12 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - premer navoja
- M20
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M20
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer (mm)
- 12 mm
- Povezava 3 - premer navoja
- M20
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 1.5 mm
- Povezava 4 - premer (mm)
- 12 mm
- Povezava 4 - premer navoja
- M20
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S1 - Višina telesa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 24 mm
- Serija
- S
- Skupna dolžina (mm)
- 58 mm
- Standard DIN
- DIN 2353, DIN 2401
