Voss
Enakokrak križ 18L - Voss KS18L
Šifra SKU: 24656 MPN: KS18L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 23.5 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 18 mm
- Oblika
- Križ - 4 priključne strani
Opis izdelka

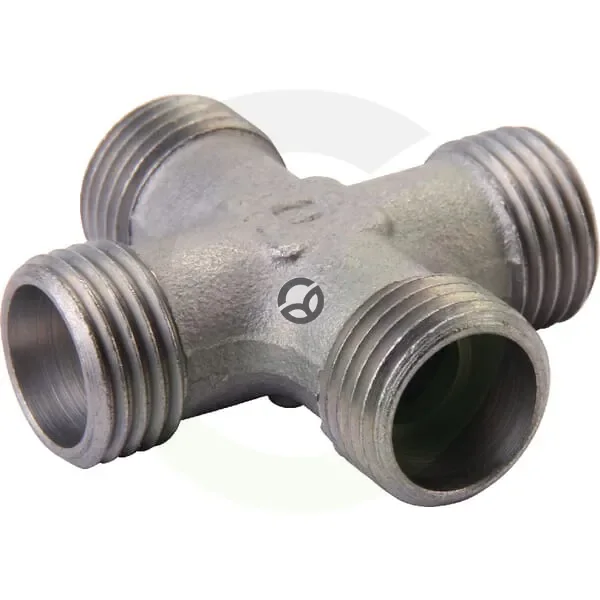

Enakokrak križ 18L je hidravlični križni priključek z zareznim obročem za povezovanje cevi v štirih smereh. Namenjen je cevnim priključkom 18 mm z metričnim navojem in korakom 1,5 mm, serije L. Ima velikost ključa 32 mm, skupno dolžino 62 mm in višino telesa 24 mm. Primeren je za hidravlične sisteme z delovnim tlakom do 315 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 23.5 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 18 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 18 mm
- Povezava 1 - premer navoja
- M26
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 18 mm
- Povezava 2 - premer navoja
- M26
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer (mm)
- 18 mm
- Povezava 3 - premer navoja
- M26
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 1.5 mm
- Povezava 4 - premer (mm)
- 18 mm
- Povezava 4 - premer navoja
- M26
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- Premer cevi (mm)
- 18 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S1 - Višina telesa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 32 mm
- Serija
- L
- Skupna dolžina (mm)
- 62 mm
- Standard DIN
- DIN 2353, DIN 2401
