Voss

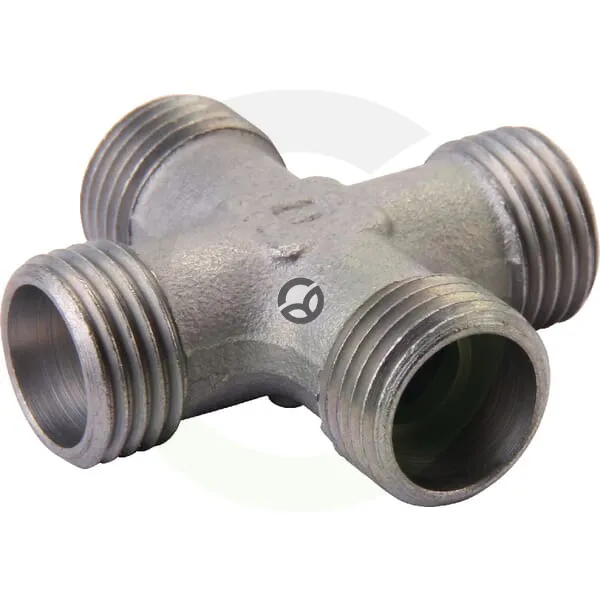

Enakokrak križ 6L - Voss KS6L
Šifra SKU: 24642 MPN: KS6L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Križ - 4 priključne strani
Opis izdelka
Enakokrak križ je hidravlični križni priključek za povezovanje štirih cevi ali cevi s premerom 6 mm. Ima metrične priključke z rezalnim obročem, navoj 1,5 mm in velikost ključa 14 mm, zato omogoča natančno sestavo cevovoda. Skupna dolžina je 38 mm, višina telesa 12 mm, največji delovni tlak pa 315 bar. Primeren je za razvod hidravličnega medija v kompaktnih priključnih mestih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - premer navoja
- M12
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 6 mm
- Povezava 2 - premer navoja
- M12
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer (mm)
- 6 mm
- Povezava 3 - premer navoja
- M12
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 1.5 mm
- Povezava 4 - premer (mm)
- 6 mm
- Povezava 4 - premer navoja
- M12
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- Premer cevi (mm)
- 6 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 14 mm
- S1 - Višina telesa (mm)
- 12 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 14 mm
- Serija
- L
- Skupna dolžina (mm)
- 38 mm
- Standard DIN
- DIN 2353, DIN 2401
