Voss

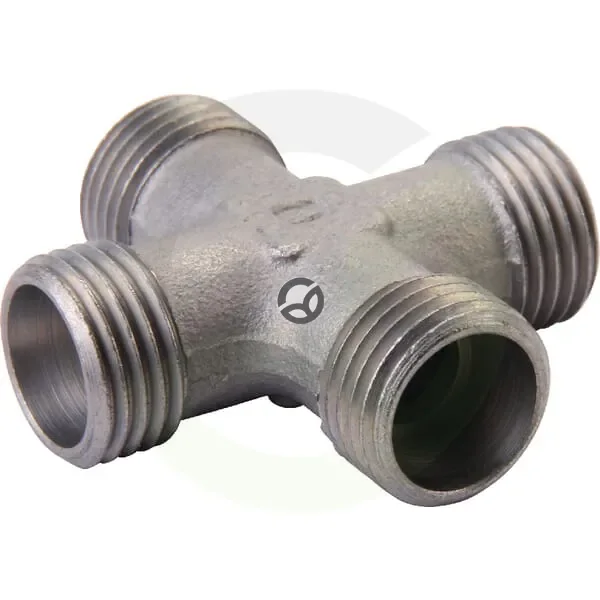

Enakokrak križ 6S - Voss KS6S
Šifra SKU: 24606 MPN: KS6S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Križ - 4 priključne strani
Opis izdelka
Hidravlični enakokraki križ Voss je 4-smerni priključek za povezovanje hidravličnih cevi oziroma cevk s premerom 6 mm. Izvedba serije S ima metrični navoj in priključek z rezalnim obročem, zato je primerna za kompaktne cevne spoje v hidravličnih sistemih. Skupna dolžina je 46 mm, višina telesa 12 mm, velikost ključa pa 17 mm. Maksimalni delovni tlak je 630 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - premer navoja
- M14
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 6 mm
- Povezava 2 - premer navoja
- M14
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer (mm)
- 6 mm
- Povezava 3 - premer navoja
- M14
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 1.5 mm
- Povezava 4 - premer (mm)
- 6 mm
- Povezava 4 - premer navoja
- M14
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- Premer cevi (mm)
- 6 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 17 mm
- S1 - Višina telesa (mm)
- 12 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 17 mm
- Serija
- S
- Skupna dolžina (mm)
- 46 mm
- Standard DIN
- DIN 2353, DIN 2401
