Voss
Enakokraki križ 16S - Voss KV16S
Šifra SKU: 24789 MPN: KV16S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 24.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 16 mm
- Oblika
- Križ - 4 priključne strani
Opis izdelka

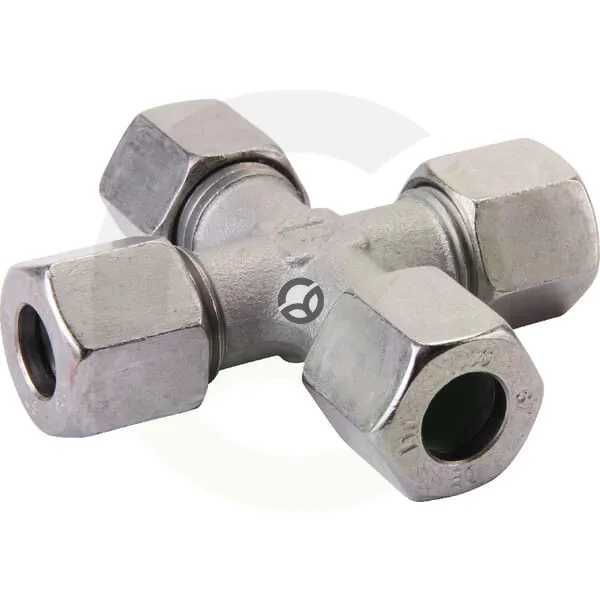

Enakokraki križ 16S Voss je hidravlični križni priključek s štirimi enakimi priključnimi stranmi za 16 mm cev. Izvedba z metričnim navojem M16x1,5 in priključki z rezalnim obročem je namenjena hidravličnim cevnim povezavam. Telo je visoko 24 mm, za montažo je potreben ključ 30 mm, največji delovni tlak pa je 400 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 24.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 16 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 16 mm
- Povezava 1 - premer navoja
- M24
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 16 mm
- Povezava 2 - premer navoja
- M24
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer (mm)
- 16 mm
- Povezava 3 - premer navoja
- M24
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 1.5 mm
- Povezava 4 - premer (mm)
- 16 mm
- Povezava 4 - premer navoja
- M24
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- S1 - Povezava 1 - velikost ključa (mm)
- 30 mm
- S1 - Višina telesa (mm)
- 24 mm
- Standard DIN
- DIN 2353, DIN 2401
