Voss
Enakokraki križ 28L - Voss KV28L
Šifra SKU: 24751 MPN: KV28L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 30.5 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 28 mm
- Oblika
- Križ - 4 priključne strani
Opis izdelka

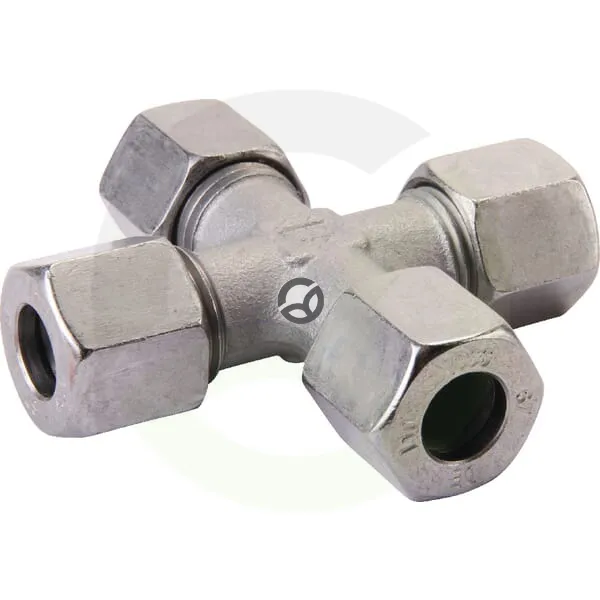

Enakokraki križ je hidravlični cevni spojni element s štirimi enakimi priključnimi stranmi za sestavo cevnih vodov. Izvedba 28L ima 28 mm priključke, metrični navoj z rezalnim obročem in ženske priključke, zato omogoča zanesljivo povezovanje cevi v sistemih do 160 bar. Telo je visoko 36 mm, za privijanje pa je potreben ključ 41 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 30.5 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 28 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 28 mm
- Povezava 1 - premer navoja
- M36
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 28 mm
- Povezava 2 - premer navoja
- M36
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer (mm)
- 28 mm
- Povezava 3 - premer navoja
- M36
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 2 mm
- Povezava 4 - premer (mm)
- 28 mm
- Povezava 4 - premer navoja
- M36
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- S1 - Povezava 1 - velikost ključa (mm)
- 41 mm
- S1 - Višina telesa (mm)
- 36 mm
- Standard DIN
- DIN 2353, DIN 2401
