Voss

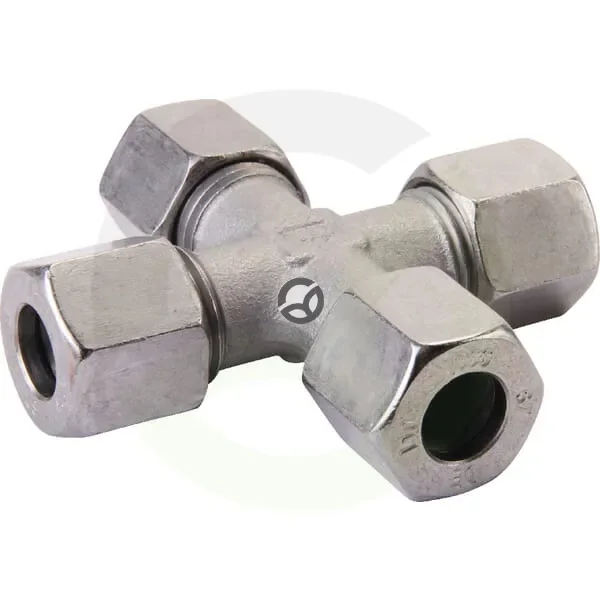

Enakokraki križ 6LL - Voss KV6LL
Šifra SKU: 24723 MPN: KV6LL
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 21 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Križ - 4 priključne strani
Opis izdelka
Enakokraki križ 6LL je hidravlični križni spoj z 4 priključnimi stranmi za cevi premera 6 mm in metrskimi navoji M6x1. Izvedba z rezalnim obročem omogoča zanesljivo povezovanje cevnih vodov v hidravličnih sistemih. Telo ima višino 12 mm, za privijanje pa je potreben ključ 12 mm. Maksimalni delovni tlak je 100 bar, zato je primeren za kompaktne cevne razdelitve v manjših in srednje obremenjenih napeljavah.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 21 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 1 mm
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - premer navoja
- M10
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1 mm
- Povezava 2 - premer (mm)
- 6 mm
- Povezava 2 - premer navoja
- M10
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 1 mm
- Povezava 3 - premer (mm)
- 6 mm
- Povezava 3 - premer navoja
- M10
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 1 mm
- Povezava 4 - premer (mm)
- 6 mm
- Povezava 4 - premer navoja
- M10
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- S1 - Povezava 1 - velikost ključa (mm)
- 12 mm
- S1 - Višina telesa (mm)
- 12 mm
- Standard DIN
- DIN 2353, DIN 2401
