Voss

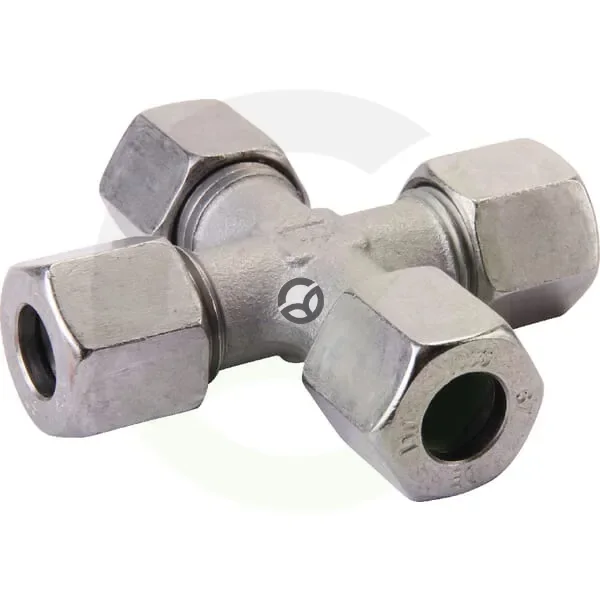

Enakokraki križ 8S - Voss KV8S
Šifra SKU: 24735 MPN: KV8S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 8 mm
- Oblika
- Križ - 4 priključne strani
Opis izdelka
Enakokraki križ Voss 8S je hidravlični priključek s štirimi enakimi priključnimi stranmi in zareznim obročem za povezovanje ali razvejanje hidravličnih vodov. Vsi priključki so ženski, z metričnim navojem 8 mm in korakom 1,5 mm, notranji premer je 8 mm, delovni tlak pa do 630 bar. Telo je visoko 14 mm, za montažo je predviden ključ 19 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 8 mm
- Oblika
- Križ - 4 priključne strani
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 8 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer (mm)
- 8 mm
- Povezava 3 - premer navoja
- M16
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Povezava 4 - korak navoja (mm)
- 1.5 mm
- Povezava 4 - premer (mm)
- 8 mm
- Povezava 4 - premer navoja
- M16
- Povezava 4 - tip
- Rezalni obroč
- Povezava 4 - tip Moški/ženska
- Ženski
- Povezava 4 - vrsta navoja
- Metrični
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S1 - Višina telesa (mm)
- 14 mm
- Standard DIN
- DIN 2353, DIN 2401
