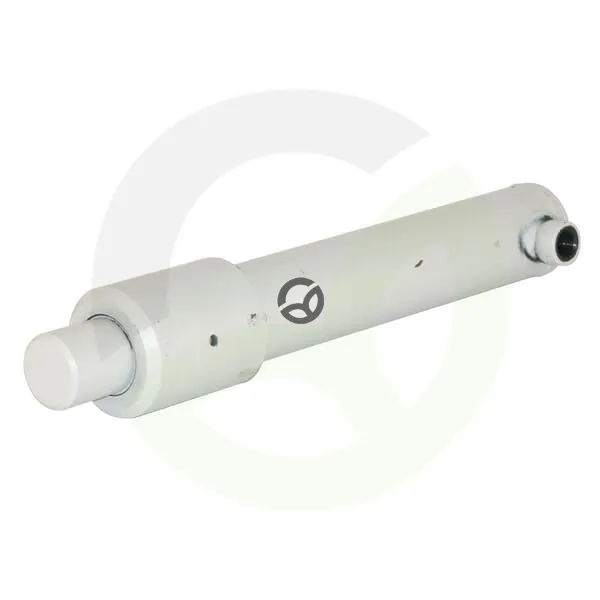

Hidravlični cilinder C-serija S/A - Kramp EPL30300C
Šifra SKU: 18995 MPN: EPL30300C
Specifikacije
- B - min. Dolžina (mm)
- 416 mm
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 39.5 mm
- E - Zunanji premer (mm)
- 45 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 35 mm
- H - Zunanji premer glave valja (mm)
- 60 mm
Opis izdelka
Enosmerni hidravlični cilinder serije EPL-C je namenjen univerzalni uporabi v hidravličnih sistemih. Ima 300 mm hod, 30 mm kromirano batnico iz jekla 20MnV6, nazivni tlak 200 bar in največji delovni tlak 250 bar. Telo cilindra je iz inoxa 52.0, glava iz litega železa, izvedba pa je brez priključkov na strani cilindra in palice.
Prikaži vse →
Tehnične specifikacije
- B - min. Dolžina (mm)
- 416 mm
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 39.5 mm
- E - Zunanji premer (mm)
- 45 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 35 mm
- H - Zunanji premer glave valja (mm)
- 60 mm
- Hod (mm)
- 300 mm
- J - Dolžina glave valja (mm)
- 75 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. dolžina (mm)
- 716 mm
- Material cilindra
- Inox 52.0
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Material vodilnega obroča
- Plastika
- Navoj za montažo - povezava drog (cola)
- 3/8 Inch
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer priključka za olje (mm)
- 23 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer Droga (mm)
- 30 mm
- Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 23 mm
- Serija
- EPL-C
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
Reference:
- Spletna referenca
- EPL30300C
