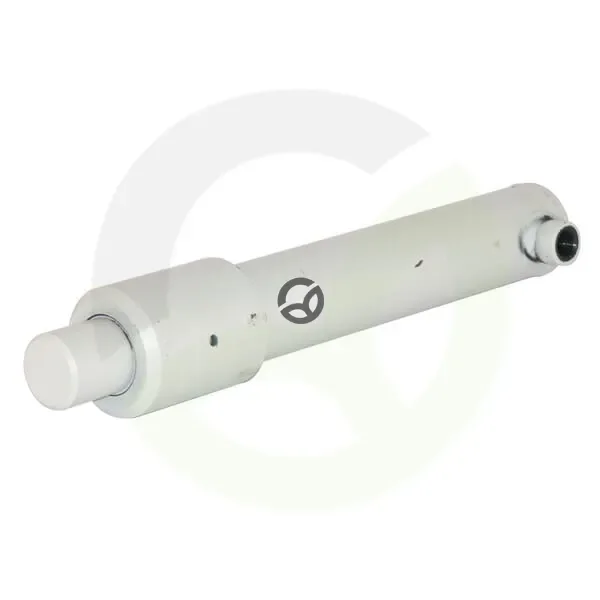

Hidravlični cilinder C-serija S/A - Kramp EPL30500C
Šifra SKU: 19291 MPN: EPL30500C
Specifikacije
- B - min. Dolžina (mm)
- 616 mm
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 39.5 mm
- E - Zunanji premer (mm)
- 45 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 35 mm
- H - Zunanji premer glave valja (mm)
- 60 mm
Opis izdelka
Enosmerni hidravlični cilinder Kramp iz serije EPL-C je namenjen univerzalni uporabi v hidravličnih sistemih. Ima hod 500 mm, premer droga 30 mm, nazivni tlak 200 bar in največji delovni tlak 250 bar. Drog je iz jekla 20MnV6 s kromirano površino, telo cilindra pa iz nerjavnega jekla Inox 52.0. Izvedba je brez priključkov na strani cilindra in palice, zato je primerna za različne namestitve.
Prikaži vse →
Tehnične specifikacije
- B - min. Dolžina (mm)
- 616 mm
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 39.5 mm
- E - Zunanji premer (mm)
- 45 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 35 mm
- H - Zunanji premer glave valja (mm)
- 60 mm
- Hod (mm)
- 500 mm
- J - Dolžina glave valja (mm)
- 75 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. dolžina (mm)
- 1116 mm
- Material cilindra
- Inox 52.0
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Material vodilnega obroča
- Plastika
- Navoj za montažo - povezava drog (cola)
- 3/8 Inch
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer priključka za olje (mm)
- 23 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer Droga (mm)
- 30 mm
- Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 23 mm
- Serija
- EPL-C
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
