Kramp

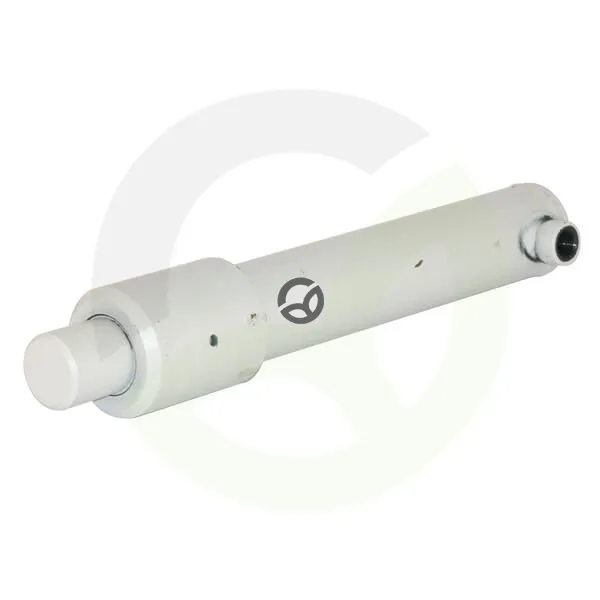

Hidravlični cilinder C-serija S/A - Kramp EPL50500C
Šifra SKU: 18998 MPN: EPL50500C
Specifikacije
- B - min. Dolžina (mm)
- 656 mm
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 49.5 mm
- E - Zunanji premer (mm)
- 65 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 45 mm
- H - Zunanji premer glave valja (mm)
- 80 mm
Opis izdelka
Hidravlični enosmerni cilinder serije EPL-C je namenjen univerzalni uporabi v hidravličnih sistemih, kjer je potreben enosmerni pomik. Ima 500 mm hod, 50 mm batnico iz jekla 20MnV6 s kromirano površino ter cilinder iz inox materiala. Nazivni tlak znaša 200 bar, največji delovni tlak pa 250 bar. Izvedba je brez priključkov na strani cilindra in palice, zato je primeren za vgradnjo v ustrezne hidravlične sklope.
Prikaži vse →
Tehnične specifikacije
- B - min. Dolžina (mm)
- 656 mm
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 49.5 mm
- E - Zunanji premer (mm)
- 65 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 45 mm
- H - Zunanji premer glave valja (mm)
- 80 mm
- Hod (mm)
- 500 mm
- J - Dolžina glave valja (mm)
- 96 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. dolžina (mm)
- 1156 mm
- Material cilindra
- Inox 52.0
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Material vodilnega obroča
- Plastika
- Navoj za montažo - povezava drog (cola)
- 3/8 Inch
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 55 mm
- Notranji premer priključka za olje (mm)
- 26 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer Droga (mm)
- 50 mm
- Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 26 mm
- Serija
- EPL-C
- Širina (mm)
- 26 mm
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
Reference:
- Spletna referenca
- EPL50500C
