Voss

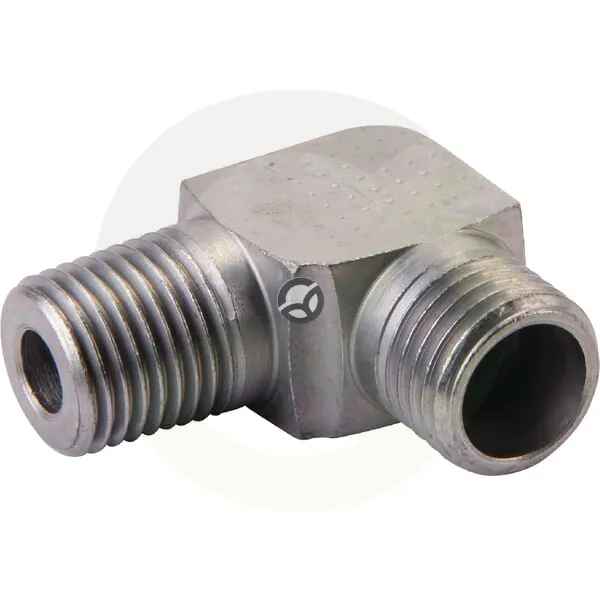

Kolenska spojka 10L 1/4NPT - Voss WES10L14NPT
Šifra SKU: 37245 MPN: WES10L14NPT
Specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 7 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka
Kolenska hidravlična spojka 90° Voss je namenjena povezovanju cevi in priključkov v hidravličnih sistemih, kjer je potreben obrat smeri na kratkem prostoru. Izvedba za cev 10 mm in navoj 1/4 NPT omogoča enostaven priklop, ohišje pa je pocinkano za boljšo zaščito pred korozijo. Spojka je primerna za delovni tlak do 315 bar, velikosti ključa 19 mm in 17 mm pa olajšata montažo.
Prikaži vse →

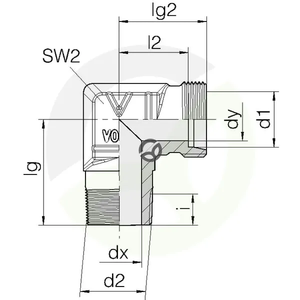

Tehnične specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 7 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 15 mm
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - razdalja od sredine do konca (mm)
- 27 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 17 mm
- Površinska obdelava ohišja
- Pocinkano
- Premer cevi (mm)
- 10 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 19 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 17 mm
Reference:
- Spletna referenca
- WES10L14NPT
