Voss

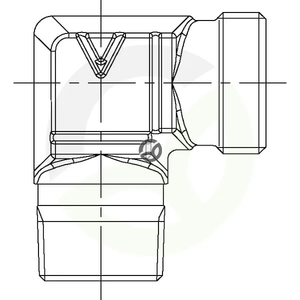

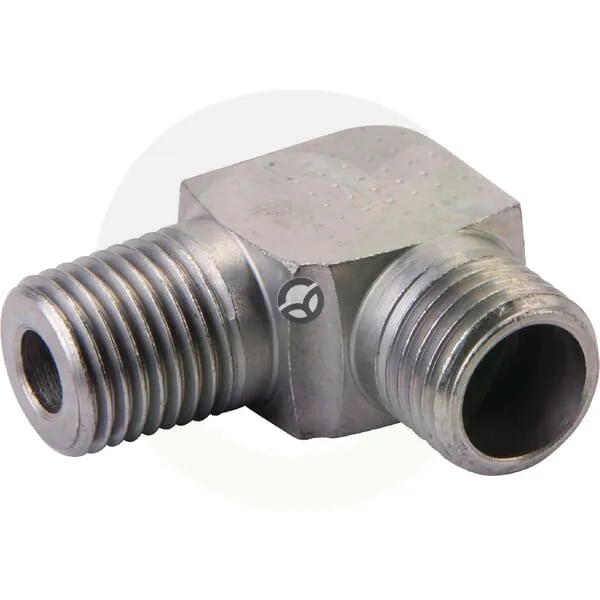

Kolenska spojka 10S-3/8 BSPT - Voss WES10SRK38
Šifra SKU: 37335 MPN: WES10SRK38
Specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 7 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka
Kolenska hidravlična spojka 90° je namenjena povezavi cevi premera 10 mm z navojnim priključkom 3/8 BSPT. Izvedba serije S je primerna za vijačne spoje z zareznim obročem, kompaktna oblika pa olajša priklop v omejenem prostoru. Spojka je zasnovana za hidravlične sisteme z delovnim tlakom do 630 bar.
Prikaži vse →
Tehnične specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 7 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 20 mm
- Povezava 1 - tip navoja
- BSP
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - razdalja od sredine do konca (mm)
- 17.5 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 19 mm
- Premer cevi (mm)
- 10 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 22 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
