Voss
Kolenska spojka 10S - Voss WS10S
Šifra SKU: 37958 MPN: WS10S
Specifikacije
- Maks. delovni pritisk (bar)
- 800 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
Opis izdelka
Kolenska spojka za hidravlične cevi je 90° priključek serije S z dvema ženskima metričnima priključkoma M10x1,5 za cev premera 10 mm. Ohišje je visoko 19 mm, ključna mera za obe strani je 22 mm, maks. delovni tlak pa znaša 800 bar. Uporablja se tam, kjer je treba cev voditi pod kotom in pri tem ohraniti kompakten hidravlični priklop.
Prikaži vse →
Tehnične specifikacije
- Maks. delovni pritisk (bar)
- 800 BAR
- Notranji premer (mm)
- 10 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M18

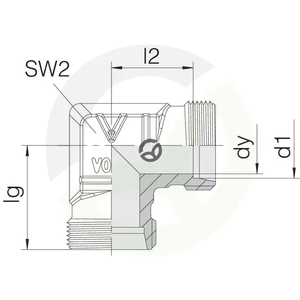

- Povezava 1 - razdalja od sredine do konca (mm)
- 17.5 mm
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - dolžina (mm)
- 17.5 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 2 - velikost ključa (mm)
- 22 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 22 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 2401
- Višina ohišja (mm)
- 19 mm
