Voss

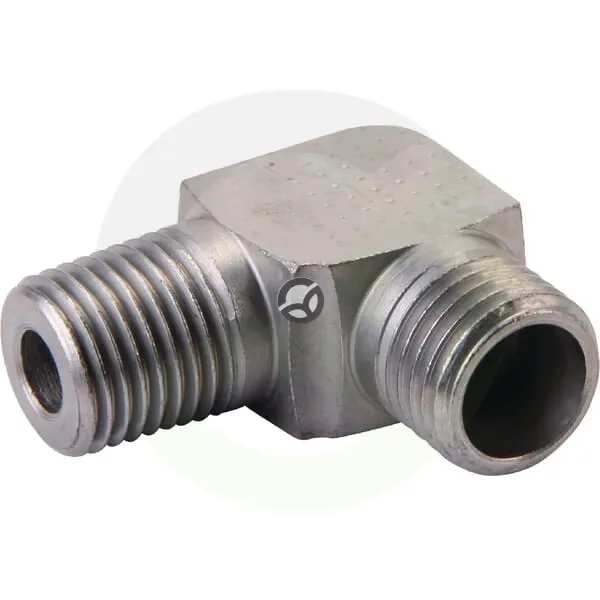

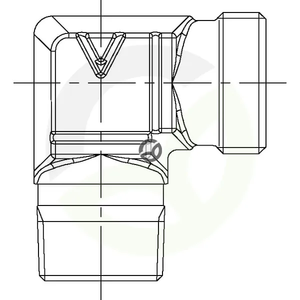

Kolenska spojka 12S R1/2 - Voss WES12SRK12
Šifra SKU: 37207 MPN: WES12SRK12
Specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 14 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 11 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka
Kolenska spojka je hidravlični 90° priključek za vodenje cevi v kotu in povezavo elementov v seriji S. Ima priključek R1/2 ter drugi priključek za cev 12 mm z metričnim ženskim navojem, koraka 1,5 mm. Narejena je za cevi premera 12 mm, z navojem dolžine 14 mm, velikostma ključa 24 mm in 19 mm ter delovnim tlakom do 630 bar. Primerna je za kompaktne hidravlične povezave, kjer je pomembna zanesljiva in natančna vgradnja.
Prikaži vse →
Tehnične specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 14 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 11 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 38 mm
- Povezava 1 - tip navoja
- BSP
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M20
- Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 19 mm
- Premer cevi (mm)
- 12 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 24 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 19 mm
