Voss
Kolenska spojka 15L M18 - Voss WES15LM18
Šifra SKU: 37322 MPN: WES15LM18
Specifikacije

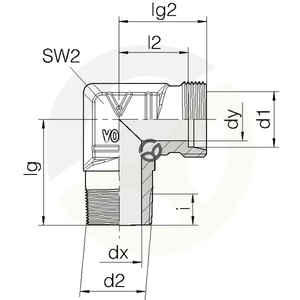

- d2 - Povezava 1 - premer (mm)
- 15 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 21 mm
- L3 - Povezava 1 - razdalja od sredine do konca (mm)
- 24 mm
Opis izdelka

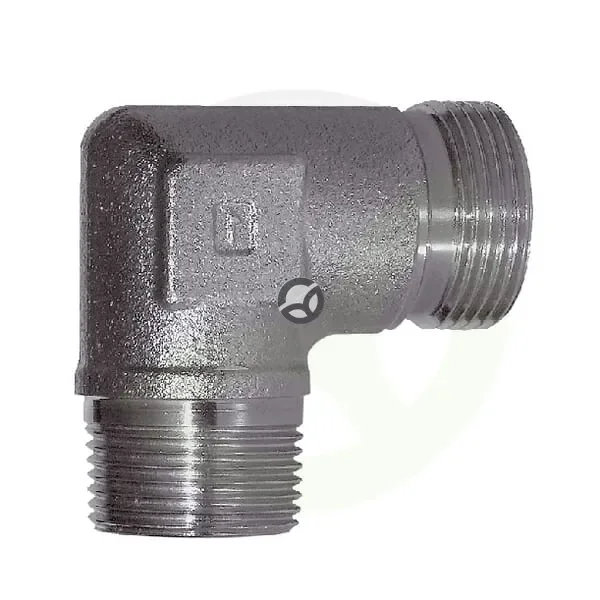

Hidravlična kolenska spojka 90° Voss serije L je namenjena povezovanju cevi premera 15 mm v hidravličnih sistemih. Na eni strani ima ženski metrični priključek M18x1,5 s ključem 27 in navojem dolžine 12 mm, na drugi pa moški metrični priključek z ključem 19. Kompaktna izvedba z višino ohišja 19 mm in delovnim tlakom do 315 bar je primerna za prostorsko omejene vgradnje.
Prikaži vse →
Tehnične specifikacije
- d2 - Povezava 1 - premer (mm)
- 15 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 21 mm
- L3 - Povezava 1 - razdalja od sredine do konca (mm)
- 24 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 11 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 15 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 19 mm
