Voss

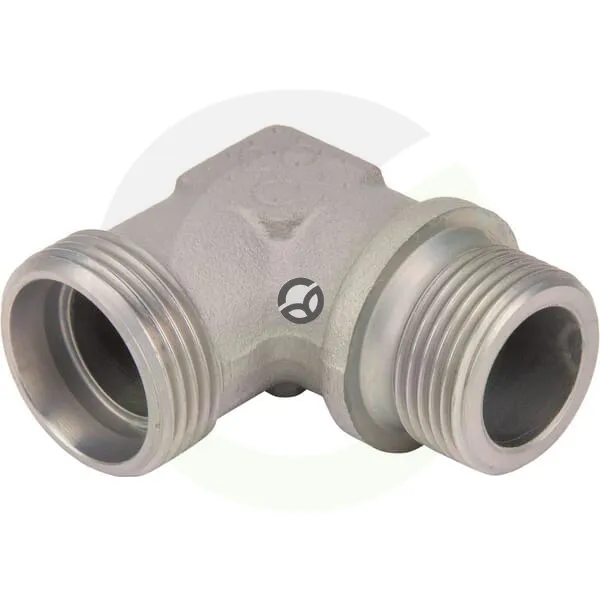

Kolenska spojka 22L-3/4 BSPT - Voss WES22LR34
Šifra SKU: 37355 MPN: WES22LR34
Specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 44 mm
Opis izdelka
Kolenska hidravlična spojka Voss je 90° spojni element za povezavo cevi premera 22 mm z navojnim priključkom 3/4 BSPT. Na strani cevi ima metrični notranji navoj 22 x 2, serija L pa je primerna za uporabo v hidravličnih sistemih z delovnim tlakom do 160 bar. Zaradi izvedbe v kolenu je uporabna tam, kjer je treba vod cevi usmeriti pod kotom in pri tem ohraniti zanesljivo povezavo.
Prikaži vse →
Tehnične specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 44 mm
- Povezava 1 - tip navoja
- BSP
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 22 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - razdalja od sredine do konca (mm)
- 31 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 22 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 36 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 27 mm
