Voss

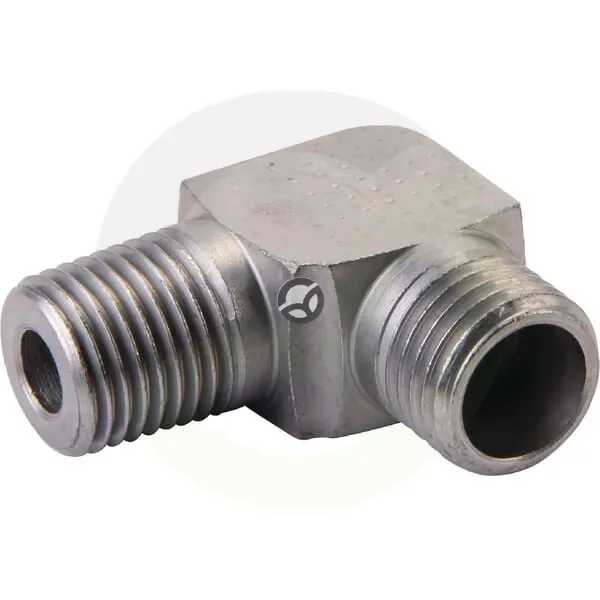

Kolenska spojka 22L-3/4 BSPT - Voss WES22LRK34
Šifra SKU: 37225 MPN: WES22LRK34
Specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 18 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka
Kolenska hidravlična spojka 90° z zareznim obročem je namenjena povezovanju hidravličnih cevi in priključkov pod kotom. Izvedba 22L-3/4 BSPT združuje cevni priključek 22 mm z metričnim navojem M22x2 in navoj 3/4 BSPT. Spojka iz serije L je primerna za delovni tlak do 160 bar.
Prikaži vse →

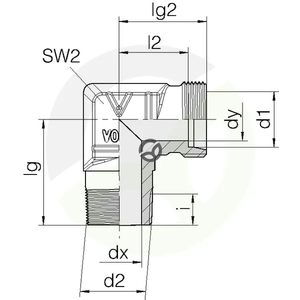

Tehnične specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 18 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 31 mm
- Povezava 1 - tip navoja
- BSP
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 22 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - razdalja od sredine do konca (mm)
- 27.5 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 27 mm
- Premer cevi (mm)
- 22 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 36 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
