Voss

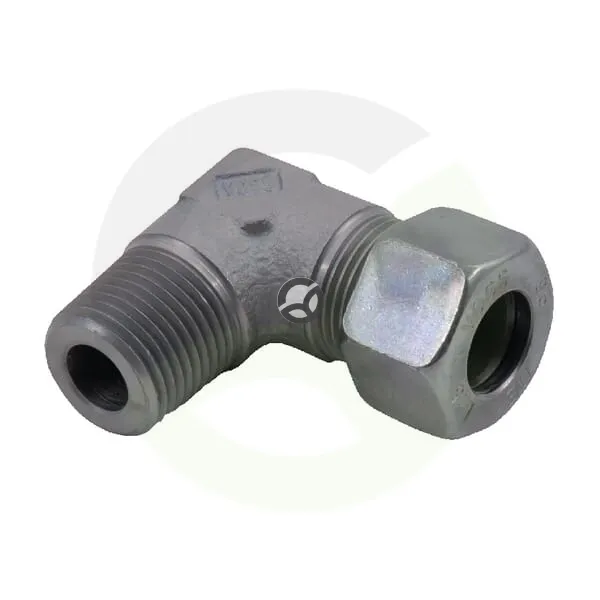

Kolenska spojka 22L 3/4NPT - Voss WEV22L34NPT
Šifra SKU: 37104 MPN: WEV22L34NPT
Specifikacije
- ASME standard
- B1.20.1-1983.
- L1 - Povezava 1 - dolžina navoja (mm)
- 20.1 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
Opis izdelka
Kolenska spojka za hidravliko je 90° priključek za cev s premerom 22 mm. Izvedba serije L ima moški metrični navoj in priključek za cev 22 mm, zato je primerna za vijačno povezavo v hidravličnih sistemih, kjer je treba cevovod usmeriti pod pravim kotom. Maksimalni delovni tlak je 160 bar.
Prikaži vse →
Tehnične specifikacije
- ASME standard
- B1.20.1-1983.
- L1 - Povezava 1 - dolžina navoja (mm)
- 20.1 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - razdalja od sredine do konca (mm)
- 27.5 mm
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 22 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 36 mm
- Serija
- L
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
