Voss
Kolenska spojka 4LL 1/8NPT - Voss WES4LL18NPT
Šifra SKU: 37256 MPN: WES4LL18NPT
Specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 9.9 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Notranji premer (mm)
- 3 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka

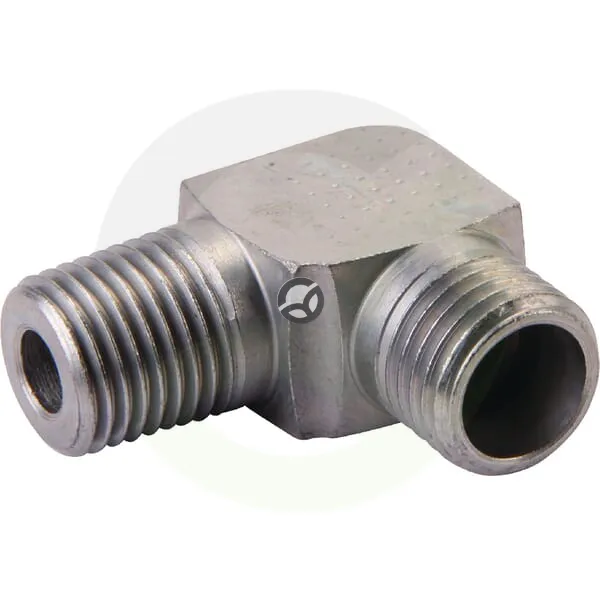

Kolenska spojka Voss 4LL 1/8NPT je 90° hidravlična spojka za cev s premerom 4 mm. Ohišje je pocinkano, serija L pa sodi med spojke z zareznim obročem. Spojka je namenjena kompaktni povezavi cevi pod pravim kotom in omogoča delovni tlak do 100 bar. Izdelek se uporablja tudi kot hidravlično koleno ali 90-stopinjski priključek.
Prikaži vse →

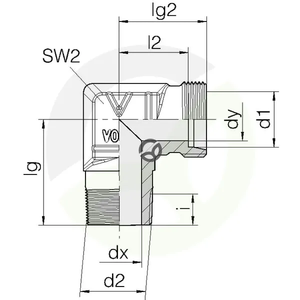

Tehnične specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 9.9 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Notranji premer (mm)
- 3 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 11 mm
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - korak navoja (mm)
- 1 mm
- Povezava 2 - premer (mm)
- 4 mm
- Povezava 2 - premer navoja
- M8
- Povezava 2 - razdalja od sredine do konca (mm)
- 17 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 11 mm
- Površinska obdelava ohišja
- Pocinkano
- Premer cevi (mm)
- 4 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 10 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 11 mm
Reference:
- Spletna referenca
- WES4LL18NPT
