Voss
Kolenska spojka 6L 1/8NPT - Voss WES6L18NPT
Šifra SKU: 37348 MPN: WES6L18NPT
Specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 9.9 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka

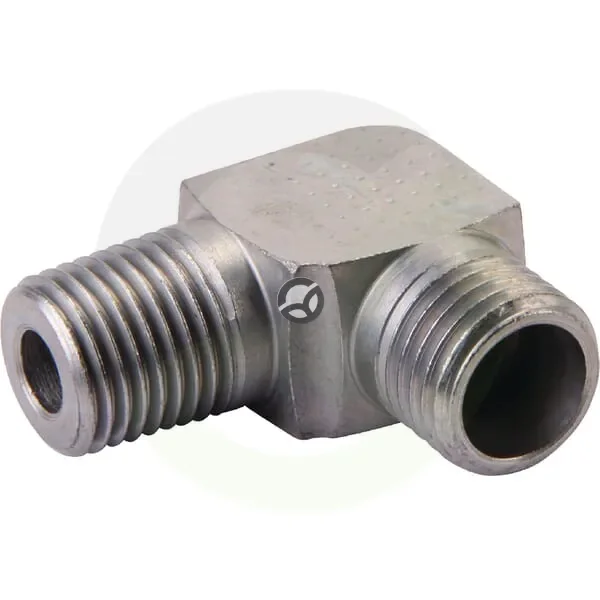

Kolenska spojka z zareznim obročem je 90° hidravlični priključek serije L za cev premera 6 mm in navoj 1/8 NPT. Ohišje je pocinkano, maks. delovni tlak pa 315 bar, zato je primerna za hidravlične cevi in cevovode, kjer je potreben prehod v kotu in manj prostora za montažo.
Prikaži vse →
Tehnične specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 9.9 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 12 mm
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 6 mm
- Povezava 2 - premer navoja
- M12
- Povezava 2 - razdalja od sredine do konca (mm)
- 20 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 12 mm
- Površinska obdelava ohišja
- Pocinkano
- Premer cevi (mm)
- 6 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 14 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 14 mm
Reference:
- Spletna referenca
- WES6L18NPT
