Voss

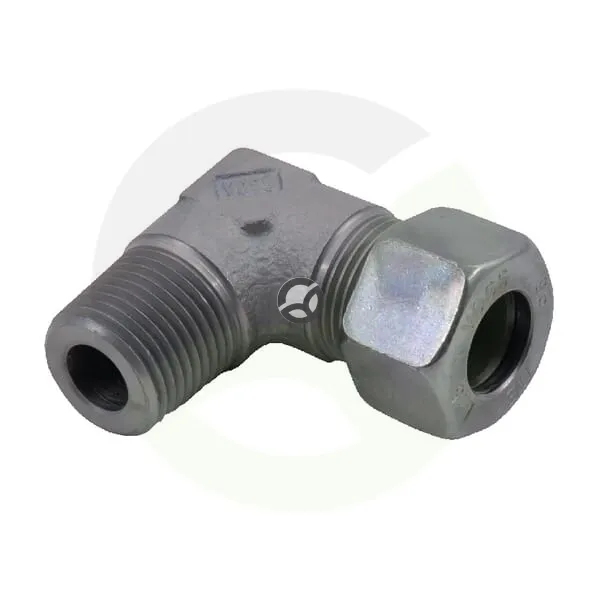

Kolenska spojka 8S 1/4NPT - Voss WEV8S14NPT
Šifra SKU: 36555 MPN: WEV8S14NPT
Specifikacije
- ASME standard
- B1.20.1-1983.
- L1 - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
Opis izdelka
Kolenska spojka za hidravliko je 90° priključek za cev premera 8 mm z dvema moškima priključkoma. Izvedba serije S ima moški metrični navoj s korakom 1,5 mm, dolžino navoja 15,1 mm in ključ 19 mm. Spojka je namenjena hidravličnim cevnim povezavam, kjer je pomembna kompaktna kolenska izvedba, delovni tlak pa lahko doseže do 630 bar.
Prikaži vse →
Tehnične specifikacije
- ASME standard
- B1.20.1-1983.
- L1 - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - razdalja od sredine do konca (mm)
- 17 mm
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 8 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 19 mm
- Serija
- S
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
