Voss
Kolenska spojka vrtljiva 90° M16x1,5 8S - Voss EWSD8S
Šifra SKU: 19643 MPN: EWSD8S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 17 mm

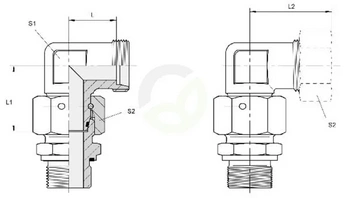

- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 27.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
- Maks. delovni pritisk (bar)
- 800 BAR
Opis izdelka

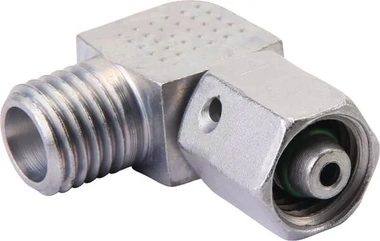

Vrtljiva kolenska spojka 90° je hidravlični priključek za prehod cevi pod pravim kotom. Ima metrični navoj M16x1,5, priključek za cev 8 mm in izvedbo z rezalnim obročem serije 8S. Maksimalni delovni tlak je 800 bar, stransko tesnilo cevi pa je iz Vitona. Primerna je za kompaktne hidravlične povezave, kjer je pomemben natančen priklop.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 17 mm
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 27.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
- Maks. delovni pritisk (bar)
- 800 BAR
- Material stranskega tesnila cevi
- Viton
- Notranji premer (mm)
- 4 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- Povezava 1 - tip
- Vrtljiva matica
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 19 mm
- Premer cevi (mm)
- 8 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 17 mm
- Serija
- 8S
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- EWSD8S
