Voss
Kolenska spojka vrtljiva 90° M18x1,5 10S - Voss EWSD10S
Šifra SKU: 19655 MPN: EWSD10S
Specifikacije

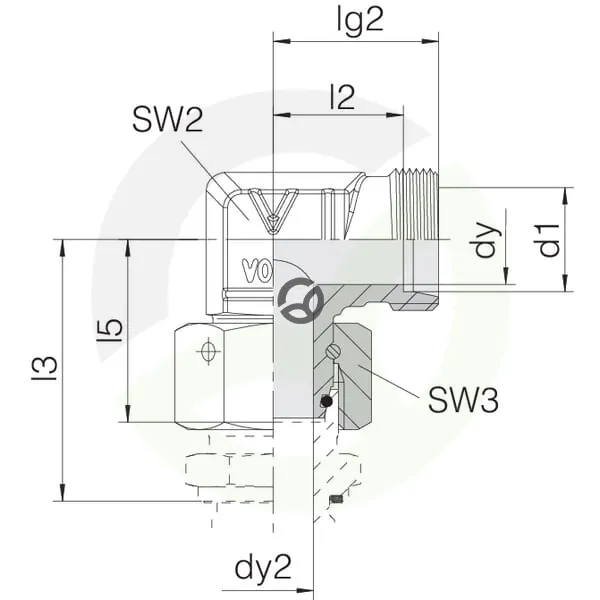

- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 17.5 mm
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 30 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 25 mm
- Maks. delovni pritisk (bar)
- 800 BAR
Opis izdelka

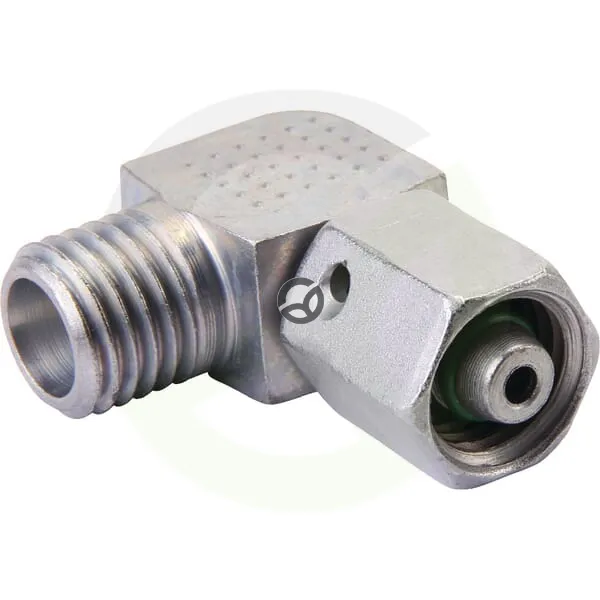

Kolenska spojka vrtljiva 90° je hidravlični priključek za cev premera 10 mm s priključkom M18x1,5 in 10S rezalnim obročem. Uporablja se tam, kjer je treba v cevovodu narediti kotni prehod in hkrati ohraniti zanesljiv spoj pri visokem tlaku do 800 bar. Vrtljiva matica olajša montažo, izvedba pa je primerna za kompaktne hidravlične povezave.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 17.5 mm
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 30 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 25 mm
- Maks. delovni pritisk (bar)
- 800 BAR
- Material stranskega tesnila cevi
- Viton
- Notranji premer (mm)
- 6 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - razdalja od sredine do konca (mm)
- 34 mm
- Povezava 1 - tip
- Vrtljiva matica
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 22 mm
- Premer cevi (mm)
- 10 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 19 mm
- Serija
- 10S
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- EWSD10S
