Voss
Kolenska spojka vrtljiva 90° M26x1,5 18L - Voss EWSD18L
Šifra SKU: 19681 MPN: EWSD18L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 23.5 mm

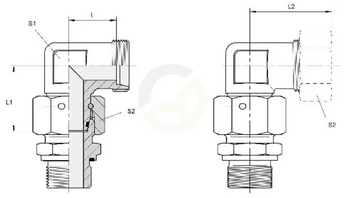

- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 35.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 23.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
Opis izdelka

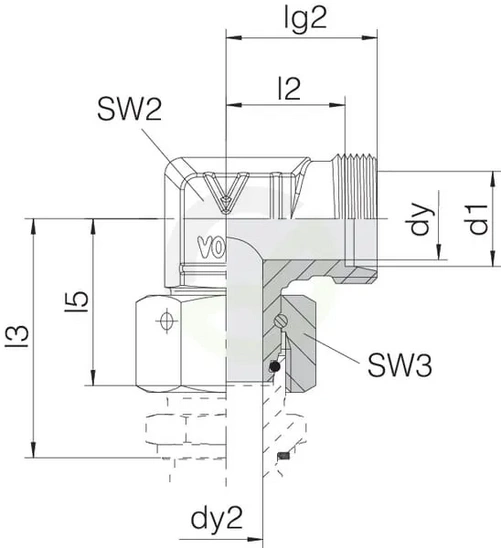

Kolenska spojka vrtljiva 90° je hidravlični priključek za cev s premerom 18 mm in serijo 18L. Na eni strani ima metrični ženski navoj M26x1,5 z vrtljivo matico, na drugi pa moški priključek z rezalnim obročem. Namenjena je priklopu hidravličnih vodov pod kotom, pri največjem delovnem tlaku 400 bar. Ima tesnilo iz Vitona, ključni meri pa sta 24 mm in 32 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 23.5 mm
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 35.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 23.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material stranskega tesnila cevi
- Viton
- Notranji premer (mm)
- 13 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 18 mm
- Povezava 1 - premer navoja
- M26
- Povezava 1 - razdalja od sredine do konca (mm)
- 40 mm
- Povezava 1 - tip
- Vrtljiva matica
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M26
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 32 mm
- Premer cevi (mm)
- 18 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 24 mm
- Serija
- 18L
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- EWSD18L
