Voss
Kolenska spojka vrtljiva 90° M52x2,0 38S - Voss EWSD38S
Šifra SKU: 19769 MPN: EWSD38S

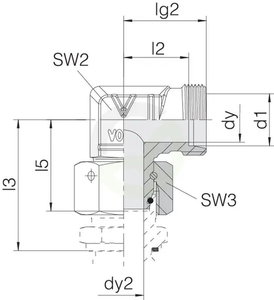

Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 41 mm
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 63 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 57 mm
- Maks. delovni pritisk (bar)
- 420 BAR
Opis izdelka
Kolenska spojka vrtljiva 90° za hidravliko je namenjena povezovanju cevi pod kotom, kjer je potreben vrtljiv priklop. Ima ženski metrični navoj M52x2,0, priključek 38S z rezalnim obročem in je primerna za cev premera 38 mm. Delovni tlak je do 420 bar, stransko tesnilo cevi pa je iz Vitona. Uporablja se pri sestavi in vodenju hidravličnih vodov.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 41 mm
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 63 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 57 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Material stranskega tesnila cevi
- Viton
- Notranji premer (mm)
- 30 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 38 mm
- Povezava 1 - premer navoja
- M52
- Povezava 1 - razdalja od sredine do konca (mm)
- 72 mm
- Povezava 1 - tip
- Vrtljiva matica
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M52
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 60 mm
- Premer cevi (mm)
- 38 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 50 mm
- Serija
- 38S
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- EWSD38S
