Končnik - desni - Kramp SHP527KR
Šifra SKU: 100429 MPN: SHP527KR
Specifikacije
- A - Delovna dolžina (mm)
- 343 mm
- B - Zunanji premer palice (mm)
- 36 mm
- C - Premer navoja - stran palice
- M22
- D1 - min. Premer priključka (mm)
- 19.9 mm
- D2 - maks. premer priključka (mm)
- 22.3 mm
Opis izdelka

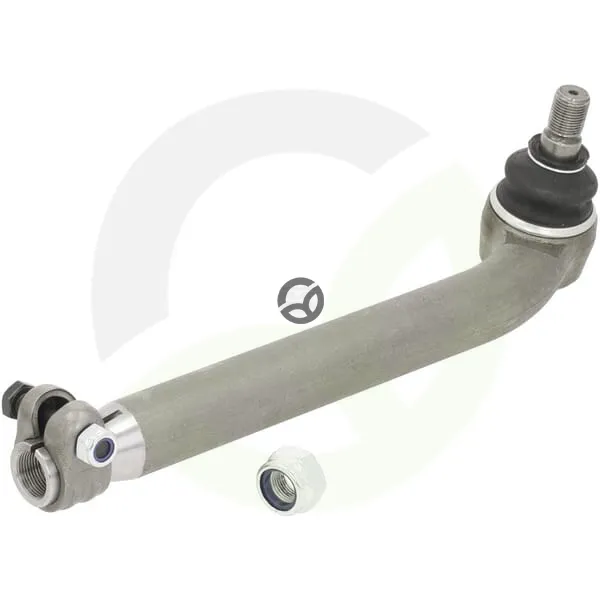

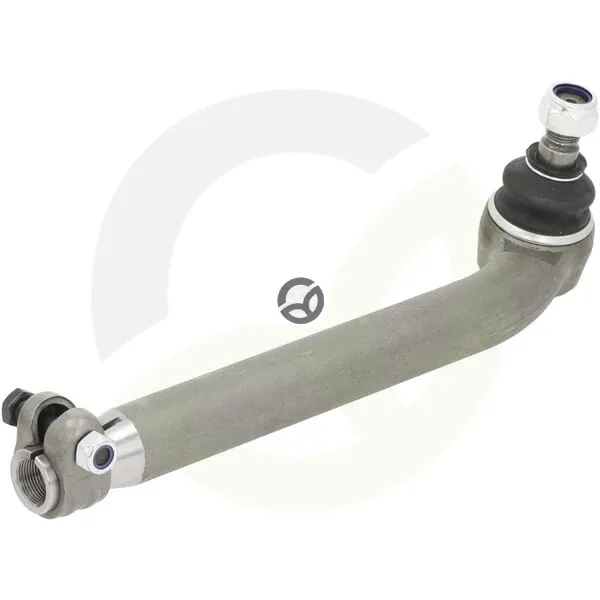

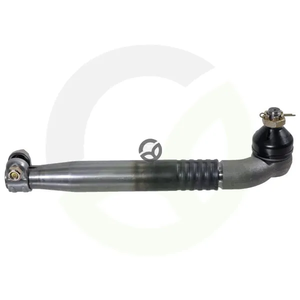

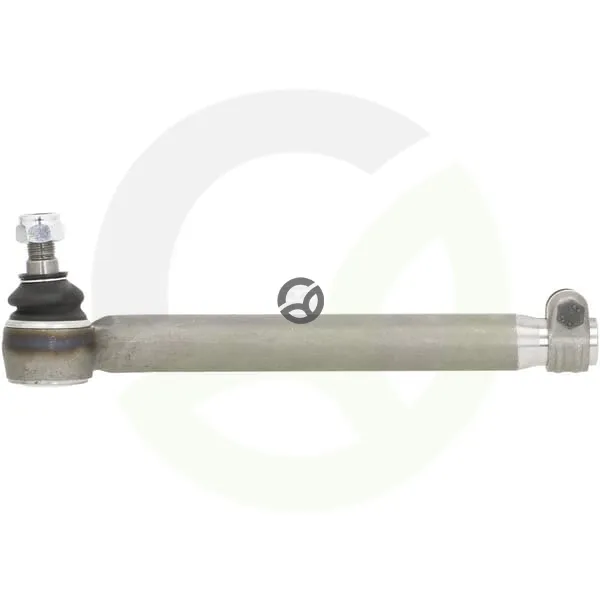

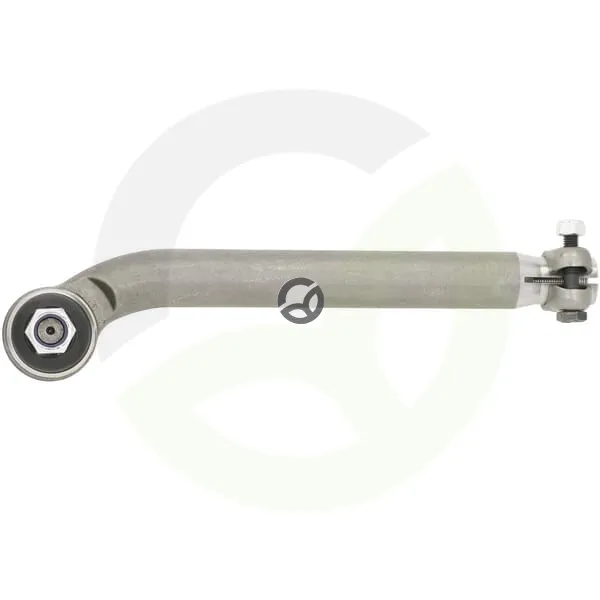

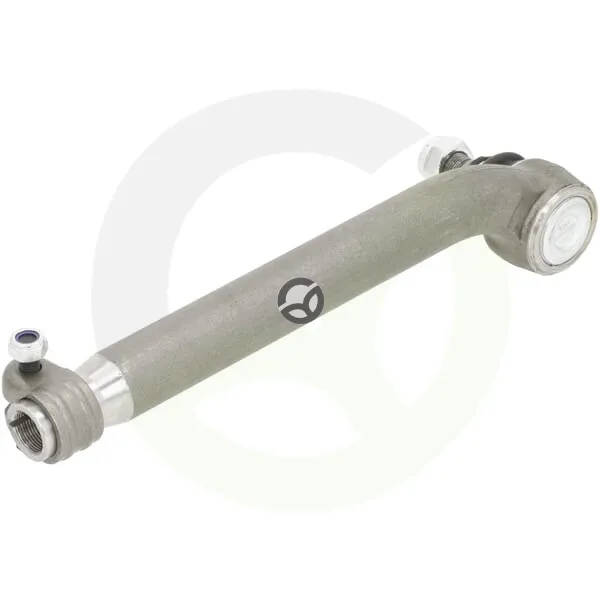

Desni končnik oziroma krogelni zglob za krmiljenje traktorjev je namenjen povezavi krmilne palice in kolesnega dela. Izvedba ima metrični navoj na strani palice in na končni strani, oba z desno smerjo navoja. Skupna dolžina je 340 mm, delovna dolžina 343 mm, zunanji premer palice 36 mm, širina glave 35 mm ter dolžina navoja 75 mm na strani palice in 25 mm na strani kolesa. Končni stožec meri 24 mm, priključek pa 19,9 do 22,3 mm.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 343 mm
- B - Zunanji premer palice (mm)
- 36 mm
- C - Premer navoja - stran palice
- M22
- D1 - min. Premer priključka (mm)
- 19.9 mm
- D2 - maks. premer priključka (mm)
- 22.3 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 25 mm
- Dolžina navoja - stran palice (mm)
- 75 mm
- E - Dolžina končnega stožca (mm)
- 24 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M18
- F - Smer navoja - končna stran (kolo)
- Desna
- F - Tip navoja - končna stran (kolo)
- Metrični
- Korak navoja - stran palice (mm)
- 1.5 mm
- Širina glave (mm)
- 35 mm
- Skupna dolžina (mm)
- 340 mm
- Smer navoja - stran palice
- Desna
- Vrsta navoja - stran palice
- Metrični
