Kramp
Končnik - Kramp SHP001KR
Šifra SKU: 101274 MPN: SHP001KR
Specifikacije
- A - Delovna dolžina (mm)
- 210 mm
- B - Zunanji premer palice (mm)
- 34 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M24
- C - Smer navoja na strani palice
- Desna
Opis izdelka

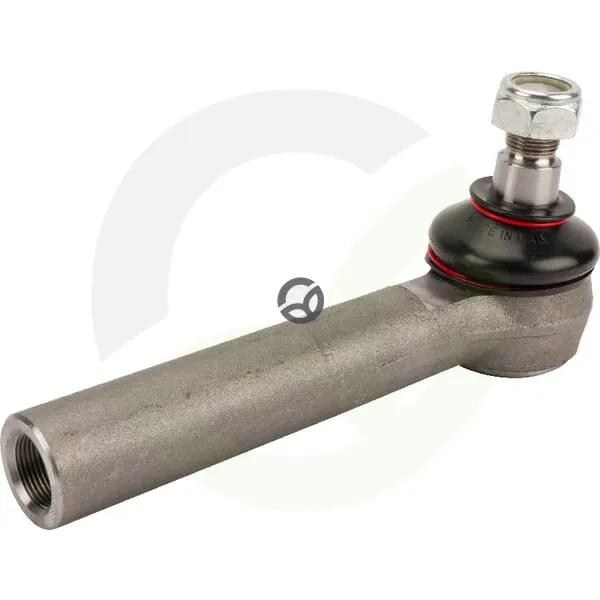

Končnik oziroma krogelni zglob Kramp SHP001KR je namenjen za krmiljenje traktorjev in drugih vozil s podobno izvedbo priključka. Ima zunanji premer palice 34 mm, skupno dolžino 205 mm ter metrični navoj koraka 1,5 na obeh straneh. Navoj na strani palice in na strani kolesa je desni, konični del je dolg 30 mm, širina glave pa 35 mm. Pomembni meri priključka sta še premer 23,5 do 26,5 mm, zato pomaga pri natančni izbiri ustreznega zamenjavalnega dela.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 210 mm
- B - Zunanji premer palice (mm)
- 34 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M24
- C - Smer navoja na strani palice
- Desna
- C - vrsta navoja - stran palice
- Metrični
- D1 - min. Premer priključka (mm)
- 23.5 mm
- D2 - maks. premer priključka (mm)
- 26.5 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 27.5 mm
- Dolžina navoja - stran palice (mm)
- 62 mm
- E - Dolžina končnega stožca (mm)
- 30 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M20
- F - Smer navoja - končna stran (kolo)
- Desna
- F - Tip navoja - končna stran (kolo)
- Metrični
- Širina glave (mm)
- 35 mm
- Skupna dolžina (mm)
- 205 mm
Reference:
- Spletna referenca
- SHP001KR
